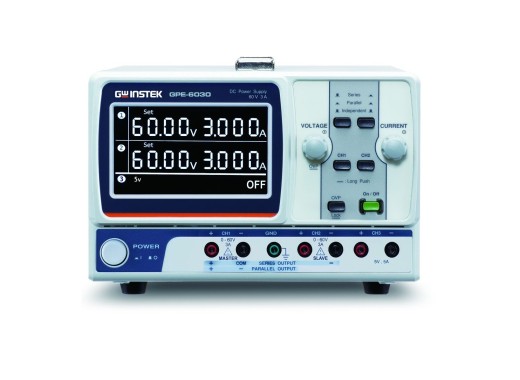

GW Instek GPE-6030 power supply
Détails
Le GPE-6030 appartient à la série GW Instek GPE d'alimentations compactes et abordables. Il présente de bonnes caractéristiques telles qu'une résolution et une fiabilité élevées et un faible niveau de bruit. En outre, l'alimentation peut être contrôlée via un connecteur E/S de commande à distance analogique. Les alimentations sont également équipées d'une fonction de verrouillage des touches qui protège l'objet sous test en empêchant d'autres personnes de modifier les paramètres de tension/courant.
Pour les alimentations multicanaux, la série GPE offre des fonctions de connexion en série et en parallèle, en plus des canaux de sortie indépendants. Cela permet d'étendre la tension de sortie à 120V/3A (série) et le courant de sortie à 60V/3A (parallèle).
Aperçu des modèles
| Modèle | Puissance totale | Sorties | Plage de tension | Plage de courant | Prix |
|---|---|---|---|---|---|
| GPE-2323 | 192 W | 2 | CH1+CH2 : 0 - 32 V | CH1+CH2 : 0 - 3 A | |
| GPE-3060 | 385 W | 3 | CH1+CH2 : 0 - 30 V CH3 : 5 V | CH1+CH2 : 0 - 6 A CH3 : 5 A | |
| GPE-3323 | 217 W | 3 | CH1+CH2 : 0 - 32 V CH3 : 5 V | CH1+CH2 : 0 - 3 A CH3 : 5 A | |
| GPE-4323 | 212 W | 4 | CH1+CH2 : 0 - 32 V CH3 : 0 - 5 V CH4 : 0 - 15 V | CH1+CH2 : 0 - 3 A CH3+CH4 : 0 - 1 A | |
| GPE-6030 | 385 W | 3 | CH1+CH2 : 0 - 60 V CH3 : 5 V | CH1+CH2 : 0 - 3 A CH3 : 5 A |
Caractéristiques techniques
| Commutateur de sortie | Tous les canaux |
| Résolution | 10 mV /1 mA |
| Ondulation | ≤ 1 mVrms / 3 mArms |
| Protection | OPP, OCP, OVP |
| Écran | Écran LCD TFT de 4,3 pouces |
| Dimensions de l'appareil | 210 x 155 x 306 mm |
| Poids | 8,7 kg |
Caractéristiques techniques
Accessoires
Les blocs d'alimentation de la série GPE sont livrés avec les accessoires suivants :
- Cordons de test
- Cordon d'alimentation
- Déclaration d'étalonnage traçable
Téléchargements
| GW Instek GPE-3060 & 6030 datasheet |  (1.17 MB) | Télécharger |
| GW Instek GPE-3060 & 6030 user manual | (1.89 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
