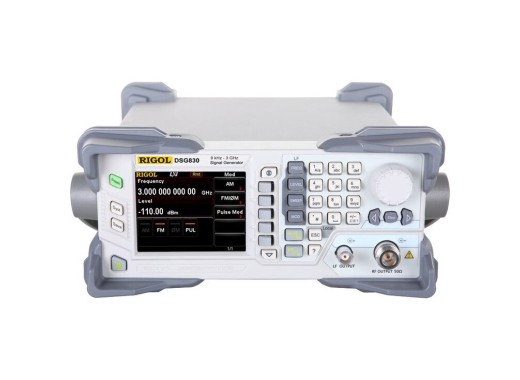

Générateur de signaux Rigol DSG830 RF
Détails
Le générateur de signaux RF Rigol DSG830 est le dernier né de la série DSG800 de Rigol. Le DSG830 a une bande passante allant jusqu'à 3 GHz et une puissance de sortie maximale de +20 dBm. Le Rigol DSG830 offre une résolution de fréquence allant jusqu'à 0,01 Hz et une précision d'amplitude inférieure à 0,5 dB.
Les générateurs de signaux RF offrent la possibilité de moduler AM/FM/ØM, mais aussi des modulations d'impulsions (en option). Le DSG830 est doté d'interfaces hôte USB, dispositif USB et LAN, en plus de la sortie analogique habituelle. Cela permet de contrôler et de programmer à distance le générateur de signaux RF.
Aperçu du modèle
Les modèles de cette série se distinguent principalement par leur bande passante et leur capacité de modulation IQ.| Modèle | Bande passante | Modulation IQ | Prix |
| DSG815 | 9 kHz à 1,5 GHz | Non | |
| DSG821 | 9 kHz à 2,1 GHz | Non | |
| DSG821A | 9 kHz à 2,1 GHz | Oui | |
| DSG830 | 9 kHz à 3 GHz | Non | |
| DSG836 | 9 kHz à 3,6 GHz | Non | |
| DSG836A | 9 kHz à 3,6 GHz | Oui |
Spécifications
| Précision des fréquences | 0,01 Hz |
| Précision de l'amplitude | ≤0,5 dB (typique) |
| Champs d’amplitude de sortie | -110 dBm jusqu'à +13 dBm (+20 dBm non nivelé) |
| Bruit de phase | <-112 dBc/Hz (type) |
| Connectivité | Hôte USB, Dispositif USB, LAN |
| Écran | Écran TFT-LCD de 3,5" (320 x 240) |
| Dimensions | 261,5 x 112 x 318,4 mm |
| Poids | 4,2 kg |
Accessoires
Le Rigol DSG830 est fourni avec :
- Câble d'alimentation
- Guide rapide
Téléchargements
| DSG800 user manual |  (1.64 MB) | Télécharger |
| DSG800 data sheet | (3.47 MB) | Télécharger |
