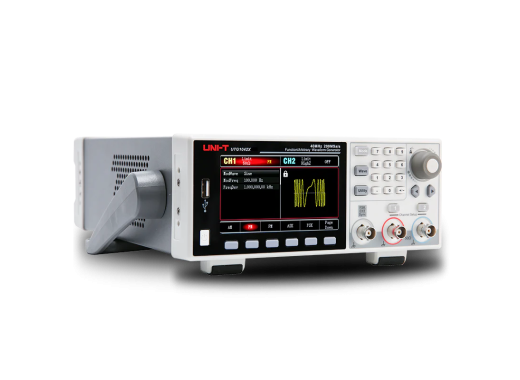

Générateur de fonctions UNI-T UTG1022X-PA
Détails
L’UTG1022X-PA d’UNI-T est un générateur de fonctions de la série UTG1000X avec une fréquence de sortie maximale de 20 MHz et une amplitude de sortie maximale de 20 Vpp. Tous les modèles ont 2 voies et une résolution verticale de 16 bits. Le générateur de fonctions dispose d'une sortie de forme d'onde précise et stable avec une résolution aussi basse que 1 μHz. La série UTG1000X offre plusieurs modes de modulation et comprend 6 formes d'onde standard. La série UTG1000X est constituée de générateurs de fonctions performants et multifonctionnels. Ce modèle comprend un module amplificateur de puissance standard, qui peut fournir un signal de forme d'onde de 4 W maximum pour répondre aux exigences de test de certains appareils.
Un logiciel PC gratuit est également disponible pour la série UTG1000X.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
UNI-T propose 3 modèles dans la série UTG1000X, qui diffèrent par la fréquence de sortie et l'amplificateur de puissance :| Modèle | UTG1022X | UTG1022X-PA | UTG1042X |
|---|---|---|---|
| Fréquence de sortie max. | 20 MHz | 20 MHz | 40 MHz |
| Module d'amplification de puissance | Non |
Oui |
Non |
| Prix |
Spécifications
| Voies | 2 |
| Résolution verticale | 16 bits |
| Fréquence d'échantillonnage | 200 MSa/s |
| Résolution de la fréquence | 1 μHz |
| Gamme d'amplitude | 20 Vpp |
| Longueur de la forme d'onde | 4 kPts |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM, balayage de fréquence, démarrage |
| Fonctions intégrées | Sinus, carré, impulsion, rampe, gauss |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB |
| Écran | LCD TFT de 4,3" (480 x 272) |
| Dimensions | 215 x 103 x 316 mm |
| Poids | 2,2 kg |
Accessoires
Le UNI-T UTG1022X-PA est livré avec :- Câble d'alimentation
- Câble USB
- Câble BNC à BNC
- Câble BNC à pince crocodile
Avantages et inconvénients
- 16 bits
- Amplificateur de puissance inclus
- Longueur maximale de la fonction de seulement 4 kPts
Téléchargements
| UNI-T UTG1000X datasheet |  (1.25 MB) | Télécharger |
