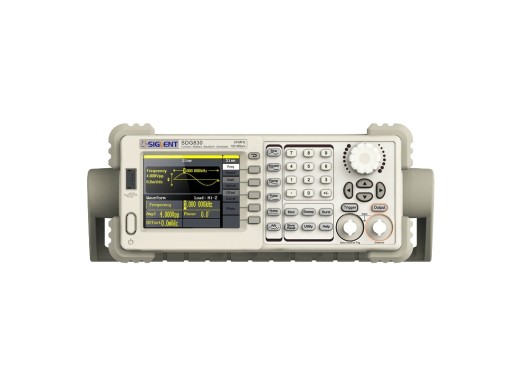

Siglent SDG830
Détails
Le générateur de fonctions Siglent SDG830 est équipé d'un écran LCD 3,5”. Il est, grâce à son convertisseur N/A de 14 bits, capable de générer un grand nombre de fonctions. La fréquence de sortie maximale est de 30 MHz. En plus de 5 formes d'ondes standard, 46 formes d'ondes arbitraires ont été préprogrammées. Les fonctions utilisateur peuvent être enregistrées dans les 10 emplacements de mémoire intégrés, à l'aide d'un PC et d'une connexion USB, et ainsi être rapidement réactivées sur le générateur de fonctions.
Vue d'ensemble des modèles
La différence principale entre les modèles de la série SDG800 réside dans la bande passante. Les spécifications les plus importantes sont présentées en vis-à-vis dans le tableau ci-dessous.
| Modèle | SDG805 | SDG810 | SDSG830 |
|---|---|---|---|
| Fréquence de sortie maximale | 5 MHz | 10 MHz | 30 MHz |
| Longueur de fonction maximale | 16 000 points | 16 000 points | 16 000 points |
| Fréquence d'échantillonnage | 125 Mé/s | 125 Mé/s | 125 Mé/s |
| Prix (T.V.A. excl.) |
Spécifications
| Résolution verticale | 14 bits |
| Écran | TFT 3,5”, 320 x 240 pixels |
| Fonctions standard | Sinus, carré, rampe, impulsion, bruit, arbitraire, CC |
| Impédance de sortie | 50 Ω |
| Plage de fréquences | 1 μHz - 5 MHz/10 MHz/30 MHz |
| Nombre de voies | 1 |
| Connexions | USB 2.0 type A, USB 2.0 type B |
| Poids (sans la boîte) | 2,6 kg |
| Dimensions | 229 x 105 x 281 mm (L x l x H) |
Pour plus d'informations et une vue d'ensemble des spécifications, consultez la fiche produit fournie par le fabricant .
Accessoires
Le générateur de fonctions Siglent SDG805 est fourni avec :
- Guide de démarrage rapide (en anglais)
- Câble USB
- Cordon d'alimentation
- CD avec logiciel (Windows XP, Vista, 7)
Téléchargements
| Custom waveforms |
 (986.36 KB) |
Download |
| SDG800 series datasheet |
(776.93 KB) |
Download |
| Siglent SDG800 user manual |
(1.28 MB) |
Download |
