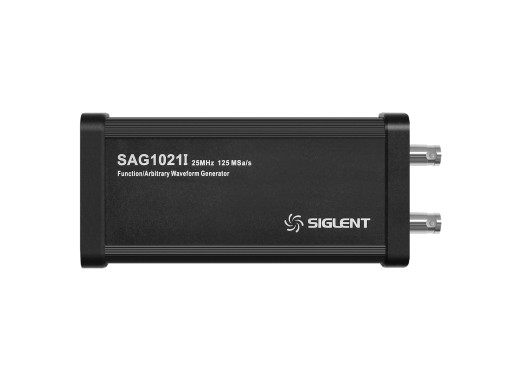

Générateur de fonction SAG1021I de Siglent
Détails
Ce générateur de fonctions peut être utilisé avec les oscilloscopes SDS1000X-E à 4 voies et tous les oscilloscopes SDS800X HD, SDS1000X HD, SDS2000X-E, SDS3000X HD, SDS5000X ou SDS6000A.
Il est connecté par USB et est capable de générer des signaux de 25 MHz avec 16 000 points sur 1 voie.
Spécifications
| Voies | 1 (isolée) |
| Fréquence de sortie | 25 MHz |
| Fréquence d'échantillonnage | 125 MSa/s |
| Résolution de la fréquence | 1 µHz |
| Précision des fréquences | ± 50 ppm |
| Résolution verticale | 14 bits |
| Gamme d'amplitude | -1,5 V ~ +1,5 V (50 Ω)-3 V ~ +3 V (High-Z) |
| Types de formes d'onde | Sinusoïdale, carrée, rampe, impulsion, bruit, CC et 45 formes d'onde intégrées |
| Impédance de sortie | 50 Ω±2 % |
| Protection | Protection contre les surtensions, protection contre les limitations de courant |
Avantages et inconvénients
- Une seule voie
- Fonctionnalité limitée
