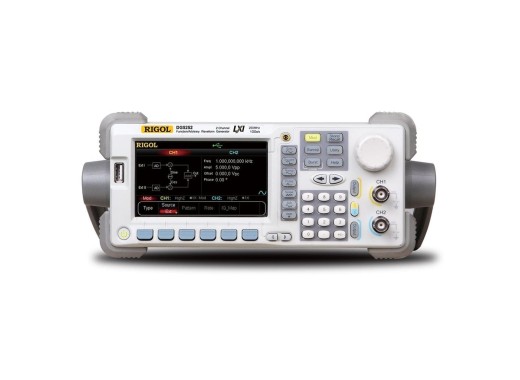

Le Rigol DG5252 est un générateur de fonction arbitraires à deux voies avec une fréquence maximale de 250MHz et une fréquence d'échantillonnage élevée de 1 GSa/s. Les voies sont isolées et équivalents entre eux.
Le DG5252 fait partie de la série de générateurs de fonction Rigol DG5000, qui utilise la technologie du synthétiseur numérique direct (DDS), capable de fournir des signaux stables, précis, purs et à faible distorsion. Les deux voies sont équivalentes l'un à l'autre et leur déviation de phase est réglable avec précision. Le générateur est multifonctionnel et comprend de nombreuses caractéristiques telles qu'un générateur d'impulsions, une modulation IQ, une fonction de balayage riche et un saut de fréquence. L'appareil est facilement accessible et contrôlé grâce à l'écran tactile LCD de 4,3 pouces.
Aperçu du modèle
| Modèle
| Bande passante
| Voies
| Prix
|
| DG5071
| 70 MHz | 1 |
1928.4
TTC :
1 928,40 €
HT :
1 607,00 €
|
| DG5072
| 70 MHz | 2 |
2833.2
TTC :
2 833,20 €
HT :
2 361,00 €
|
| DG5101
| 100 MHz | 1 |
3963.6
TTC :
3 963,60 €
HT :
3 303,00 €
|
| DG5102
| 100 MHz | 2 |
4630.8
TTC :
4 630,80 €
HT :
3 859,00 €
|
| DG5251
| 250 MHz | 1 |
6787.2
TTC :
6 787,20 €
HT :
5 656,00 €
|
| DG5252
| 250 MHz | 2 |
8292
TTC :
8 292,00 €
HT :
6 910,00 €
|
| DG5351
| 350 MHz | 1 |
9954
TTC :
9 954,00 €
HT :
8 295,00 €
|
| DG5352
| 350 MHz | 2 |
13194
TTC :
13 194,00 €
HT :
10 995,00 €
|
Caractéristiques techniques
| Résolution verticale | 14 bits |
| Fréquence d'échantillonnage | 1 GSa/s |
| Résolution en fréquence | 1 µHz |
| Plage d'amplitude | 5 mVpp - 10 Vpp |
| Longueur de la forme d'onde | 128 Mpts |
| Modulation | AM, FM, PM, ASK, FSK, PSK, PWM |
| Fonctions intégrées | Sinus, carré, rampe, impulsion, bruit, sinc, montée/chute exponentielle, ECG, gauss, haversine, Lorentz, double tonalité, CC |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN, GPIB |
| Écran | LCD TFT 4,3 pouces |
| Dimensions | 230 x 106 x 501 mm |
| Poids | 4,3 kg |
Accessoires
Le DG5252 est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x1 Câble BNC
