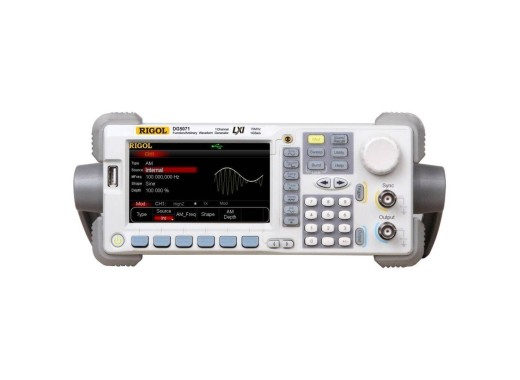

Le Rigol DG5071 est un générateur de fonction arbitraires à une voie avec une fréquence maximale de 70 MHz et une fréquence d'échantillonnage élevée de 1 GSa/s.
Le DG5071 fait partie de la série de générateurs de fonction Rigol DG5000, qui utilise la technologie du synthétiseur numérique direct (DDS), capable de fournir des signaux stables, précis, purs et à faible distorsion. Le générateur est multifonctionnel et comprend de nombreuses caractéristiques telles qu'un générateur d'impulsions, une modulation IQ, une fonction de balayage riche et un saut de fréquence. L'appareil est facilement accessible et contrôlé grâce à l'écran tactile LCD de 4,3 pouces.
Aperçu du modèle
| Modèle
| Bande passante
| Voies
| Prix
|
| DG5071
| 70 MHz | 1 |
1928.4
TTC :
1 928,40 €
HT :
1 607,00 €
|
| DG5072
| 70 MHz | 2 |
2833.2
TTC :
2 833,20 €
HT :
2 361,00 €
|
| DG5101
| 100 MHz | 1 |
3963.6
TTC :
3 963,60 €
HT :
3 303,00 €
|
| DG5102
| 100 MHz | 2 |
4630.8
TTC :
4 630,80 €
HT :
3 859,00 €
|
| DG5251
| 250 MHz | 1 |
6787.2
TTC :
6 787,20 €
HT :
5 656,00 €
|
| DG5252
| 250 MHz | 2 |
8292
TTC :
8 292,00 €
HT :
6 910,00 €
|
| DG5351
| 350 MHz | 1 |
9954
TTC :
9 954,00 €
HT :
8 295,00 €
|
| DG5352
| 350 MHz | 2 |
13194
TTC :
13 194,00 €
HT :
10 995,00 €
|
Caractéristiques techniques
| Résolution verticale | 14 bits |
| Fréquence d'échantillonnage | 1 GSa/s |
| Résolution en fréquence | 1 µHz |
| Plage d'amplitude | 5 mVpp - 10 Vpp |
| Longueur de la forme d'onde | 128 Mpts |
| Modulation | AM, FM, PM, ASK, FSK, PSK, PWM |
| Fonctions intégrées | Sinus, carré, rampe, impulsion, bruit, sinc, montée/chute exponentielle, ECG, gauss, haversine, Lorentz, double tonalité, CC |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN, GPIB |
| Écran | LCD TFT 4,3 pouces |
| Dimensions | 230 x 106 x 501 mm |
| Poids | 4,3 kg |
Accessoires
Le DG5071 est livré avec :
- x1 Cordon d'alimentation
- x1 Câble USB
- x1 Câble BNC
