Générateur de fonction GW Instek AFG-4225E
Détails

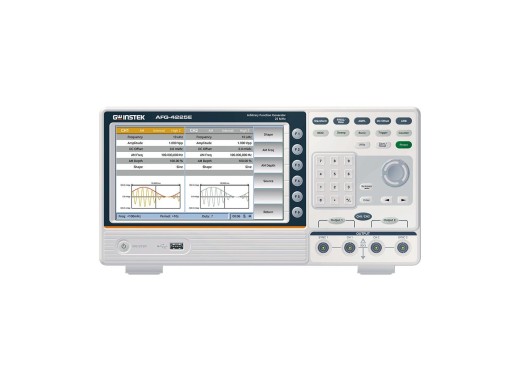

Le GW Instek AFG-4225E est un générateur de fonction à deux voies avec une bande passante maximale de 25 MHz et une fréquence d'échantillonnage de 125 MSa/s. Les deux voies permettent des réglages tels que le couplage et le suivi de la fréquence et de l'amplitude. Faisant partie des modèles d'entrée de gamme de la série AFG-4000 de GW Instek, il offre une haute résolution de 14 bits et une grande profondeur de mémoire de 10 Mpts par voie. Le AFG-4225E dispose également de plusieurs sorties de forme d'onde telles que sinusoïdale, triangulaire, carrée, rampe, impulsion, bruit, arb et harmonique. Le générateur est multifonctionnel et comprend de nombreuses fonctionnalités telles qu'un balayage, une rafale, une fonction de comptage et plusieurs modes de modulation analogiques et numériques. L'AFG-4225E dispose également d'une fonction d'édition de formes d'ondes avec 146 formes d'ondes arbitraires intégrées pour l'édition et la sortie. L'appareil est équipé d'un écran LCD de 8 pouces, ce qui facilite la lecture des formes d'onde. En outre, l'appareil est doté d'interfaces hôte/dispositif USB pour la communication.
Aperçu des modèles
| Modèle | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bande passante | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Voies | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Résolution verticale | 14 bits | 14 bits | 14 bits | 16 bits | 16 bits | 16 bits | 16 bits | 16 bits |
| Fréquence d'échantillonnage | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Longueur de forme d'onde | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Écran tactile | Non |
Non |
Non |
Oui |
Oui |
Oui |
Oui |
Oui |
| Prix |
Spécifications
| Résolution de fréquence | 1 µHz |
| Plage d'amplitude | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Fonctions intégrées | Sinusoïdale, carrée, triangulaire, rampe, impulsion, bruit, harmonique, ARB |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB |
| Écran | LCD TFT 8 pouces (800 x 480) |
| Dimensions | 340 x 177 x 90 mm |
| Poids | 2,5 kg |
Accessoires
Le GW-Instek AFG-4225E est fourni avec les accessoires suivants :
- x2 BNC à pince crocodile
- Cordon d'alimentation
- Câble USB
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Résolution verticale de 14 bits
- 2 voies de sortie isolées
Téléchargements
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Télécharger |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
