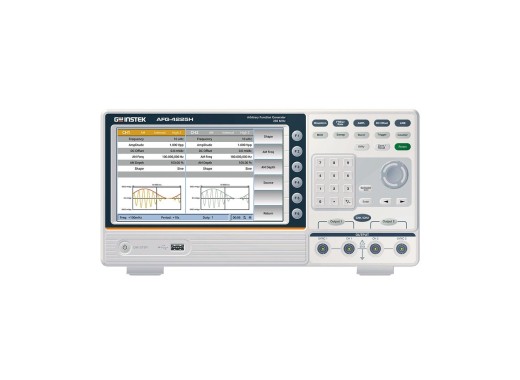

Générateur de fonction GW Instek AFG-4210H
Détails
Le GW Instek AFG-4210H est un générateur de fonctions à deux voies de la série GW-Instek AFG-4000, doté d'une bande passante maximale de 100 MHz et d'une fréquence d'échantillonnage de 500 MSa/s. Les deux voies permettent des réglages tels que le couplage et le suivi de la fréquence et de l'amplitude. Faisant partie des modèles haut de gamme de la série AFG-4000 de GW Instek, il offre une très haute résolution de 16 bits et une grande profondeur de mémoire de 10 Mpts par voie. Le AFG-4210H dispose également de plusieurs sorties de forme d'onde telles que sinusoïdale, triangulaire, carrée, rampe, impulsion, bruit, arb et harmonique. Le générateur est multifonctionnel et comprend de nombreuses fonctionnalités telles qu'un balayage, une rafale, une fonction de comptage et plusieurs modes de modulation analogiques et numériques. L'AFG-4210H dispose également d'une fonction d'édition de formes d'ondes avec 146 formes d'ondes arbitraires intégrées pour l'édition et la sortie. L'appareil est doté d'un écran tactile LCD de 8 pouces, ce qui rend les formes d'onde facilement lisibles et le contrôle aisé. En outre, l'appareil est doté d'interfaces hôte/dispositif USB et LAN pour la communication.
Aperçu des modèles
| Modèle | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bande passante | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Voies | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Résolution verticale | 14 bits | 14 bits | 14 bits | 16 bits | 16 bits | 16 bits | 16 bits | 16 bits |
| Fréquence d'échantillonnage | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Longueur de forme d'onde | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Écran tactile | Non |
Non |
Non |
Oui |
Oui |
Oui |
Oui |
Oui |
| Prix |
Spécifications
| Résolution de fréquence | 1 µHz |
| Plage d'amplitude | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Fonctions intégrées | Sinusoïdale, carrée, triangulaire, rampe, impulsion, bruit, harmonique, ARB |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB |
| Écran | LCD TFT 8 pouces (800 x 480) |
| Dimensions | 340 x 177 x 90 mm |
| Poids | 2,5 kg |
Accessoires
Le GW-Instek AFG-4210H est fourni avec les accessoires suivants :
- x2 câbles BNC
- Cordon d'alimentation
- Câble USB
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- 2 voies de sortie isolées
- Résolution verticale de 16 bits
- Profondeur de mémoire de 10 Mpts
Téléchargements
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Télécharger |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
