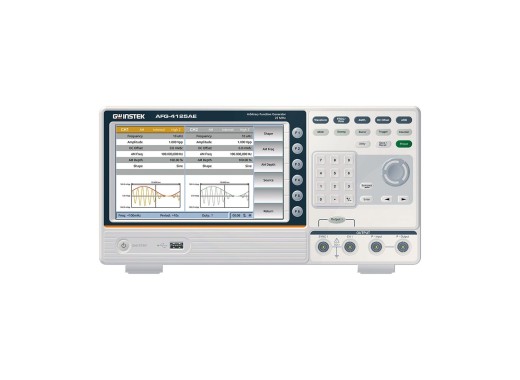

Générateur de fonction GW Instek AFG-4125AE
Détails
Le GW Instek AFG-4125AE est un générateur de fonction monovoie avec une bande passante maximale de 25 MHz et une fréquence d'échantillonnage de 125 MSa/s. Faisant partie des modèles d'entrée de gamme de la série GW Instek AFG-4000, il est doté d'une haute résolution de 14 bits et d'une petite profondeur de mémoire de 16 Kpts par voie. Le AFG-4125AE dispose également de plusieurs sorties de forme d'onde telles que sinusoïdale, triangulaire, carrée, rampe, impulsion, bruit, arb et harmonique. L'AFG-4125AE est le seul de la série AFG-4000 à intégrer un amplificateur de puissance, avec une puissance de sortie de 10 W et un facteur d'amplification de x10 pour atteindre une sortie maximale de 22 V. Le générateur est multifonctionnel et comprend de nombreuses fonctionnalités telles qu'un balayage, une rafale, une fonction de comptage et plusieurs modes de modulation analogiques et numériques. L'AFG-4125AE dispose également d'une fonction d'édition de formes d'ondes avec 146 formes d'ondes arbitraires intégrées pour l'édition et la sortie. L'appareil est équipé d'un écran LCD de 8 pouces, ce qui facilite la lecture des formes d'onde. En outre, l'appareil est doté d'interfaces hôte/dispositif USB pour la communication.
Aperçu des modèles
| Modèle | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bande passante | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Voies | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Résolution verticale | 14 bit | 14 bit | 14 bit | 16 bit | 16 bit | 16 bit | 16 bit | 16 bit |
| Fréquence d'échantillonnage | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Longueur de forme d'onde | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Écran tactile | Non |
Non |
Non |
Oui |
Oui |
Oui |
Oui |
Oui |
| Prix |
Spécifications
| Résolution de fréquence | 1 µHz |
| Plage d'amplitude | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Fonctions intégrées | Sinusoïdale, carrée, triangulaire, rampe, impulsion, bruit, harmonique, ARB |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB |
| Écran | LCD TFT 8 pouces (800 x 480) |
| Dimensions | 340 x 177 x 90 mm |
| Poids | 2,5 kg |
Accessoires
Le GW-Instek AFG-4125AE est fourni avec les accessoires suivants :
- x1 BNC à pince crocodile
- Cordon d'alimentation
- Câble USB
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Résolution verticale de 14 bits
- Fonction d'édition de la forme d'onde
- Amplificateur de puissance intégré
- La longueur de la mémoire n'est que de 16 Kpts
Téléchargements
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Télécharger |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
