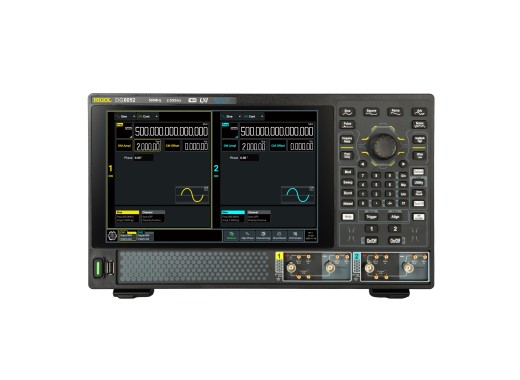

Le Rigol DG6052 est un générateur de fonctions différentielles/de formes d'ondes arbitraires haute tension à 2 voies qui combine une bande passante de 500 MHz, une fréquence d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits dans un seul instrument. Trois modes de sortie commutables (HBW pour une bande passante maximale jusqu'à 500 MHz, AMP pour une sortie différentielle à haute amplitude jusqu'à 20 Vpp et SND pour un fonctionnement asymétrique standard) éliminent le besoin d'amplificateurs de puissance ou de baluns externes, ce qui simplifie la chaîne de test et réduit les coûts.
Avec une mémoire de formes d'ondes arbitraires allant jusqu'à 256 Mpts/voie (512 Mpts/voie en option), des types de sortie avancés tels que IQ, PRBS, Pattern et Sequence, et un écran tactile HD de 10,1 pouces, le DG6052 couvre les tests de semi-conducteurs de puissance, la vérification de circuits numériques à grande vitesse, la simulation de bus automobiles et les options de mesure avancées. Tous les voies disposent d'une isolation électrique complète, garantissant une sortie de signal propre sans boucles de masse. Pour une variante à 4 voies, voir le DG6054.
Aperçu du modèle
| Modèle |
DG6052
|
DG6054
|
DG6102
|
DG6104
|
| Voies |
2 |
4 |
2 |
4 |
| Bande passante max |
500 MHz |
500 MHz |
1 GHz |
1 GHz |
| Prix |
9358.8
TTC :
9 358,80 €
HT :
7 799,00 €
|
16318.8
TTC :
16 318,80 €
HT :
13 599,00 €
|
12358.8
TTC :
12 358,80 €
HT :
10 299,00 €
|
20398.8
TTC :
20 398,80 €
HT :
16 999,00 €
|
Spécifications
| Fréquence d'échantillonnage | 2,5 GSa/s |
| Résolution verticale | 16 bits |
| Mémoire de forme d'onde Arb | 256 Mpts/voie |
| Modes de sortie | SND (BNC, standard single-ended), AMP (BNC, jusqu'à 20 Vpp), HBW (SMB, jusqu'à 500 MHz / 800 ps temps de montée) |
| Formes d'ondes continues | Sinus, Carré, Rampe, Impulsion, Bruit, Arb, CC, Harmonique (jusqu'au 20ème ordre) |
| Modulation | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| Sortie avancée | Séquence, PRBS, Multi-impulsions, Multi-tons, Motif, IQ |
| Écran | Tactile 10,1", 1 280 x 800 |
| Interfaces | LAN (LXI-C), USB hôte/dispositif, HDMI |
| Dimensions | 358 x 215 x 122 mm |
| Poids | 5,28 kg |
Options
| Rigol DG6000-2RL |
Mémoire de forme d'onde arbitraire de 256 Mpts/voie à 512 Mpts/voie. |
Veuillez nous contacter si vous souhaitez obtenir plus d'informations sur les options disponibles. |
Accessoires
Le DG6052 est fourni par défaut avec :
- Cordon d'alimentation
- Outil d'insertion/extraction de la broche SMB
- Câble USB (CB-USBA-USBB-FF-150)
- Câbles BNC 4/8 (CB-BNC-BNC-MM-100)
