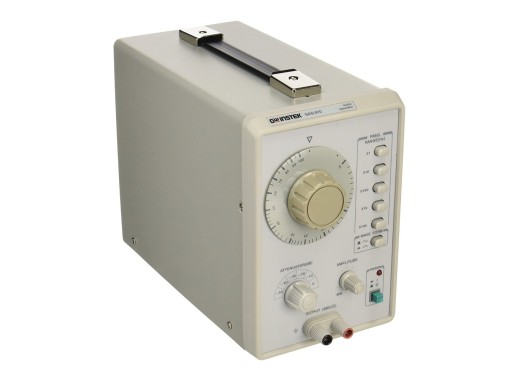

Générateur audio GW Instek GAG-810
Détails
Le générateur audio GW Instek GAG-810 n'est pas un générateur de fonction classique. Au lieu d'offrir un écran et des milliers d'options, il ne peut générer que des ondes sinusoïdales et carrées jusqu'à 1 MHz.
L'interface simple du GAG-810 en fait un choix idéal pour l'enseignement. Il n'y a pas de paramètres cachés que l'étudiant pourrait régler de manière incorrecte. L'atténuateur intégré avec échelle en dB facilite l'utilisation dans le domaine audio, où le dB est couramment utilisé.
L'appareil maintient une distorsion minimale avec un facteur de 0,02 % ou moins pour une plage de 500 Hz à 20 kHz. Vous ne trouverez pas de connecteurs BNC sur ce générateur de fonction, mais uniquement des bornes bananes de 4 mm, qui sont courantes dans l'enseignement et qui sont robustes et fiables. Une entrée de synchronisation à l'arrière complète ce générateur audio.
Caractéristiques techniques
| Gamme de fréquences | 10 Hz ~ 1 MHz, 5 gammes |
| Tension de sortie | 5 Vrms |
| Entrée maximale autorisée | 15 V |
| Réponse en fréquence | 10 Hz ~ 1 MHz |
| Impédance de sortie | 600 Ω |
| Impédance d'entrée | 150 kΩ |
| Dimensions | 130 x 210 x 292 mm |
| Poids | Approx. 3 kg |
Accessoires
Le GAG-810 comprend :
- Manuel d'utilisation
- Cordon d'alimentation
- Cordon de mesure GTL-103
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Générateur spécifique pour l'audio
- Bon pour une utilisation en classe
Téléchargements
| GAG-810 Datasheet |  (110.07 KB) | Télécharger |
| GAG-800 series user manual | (1.45 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
