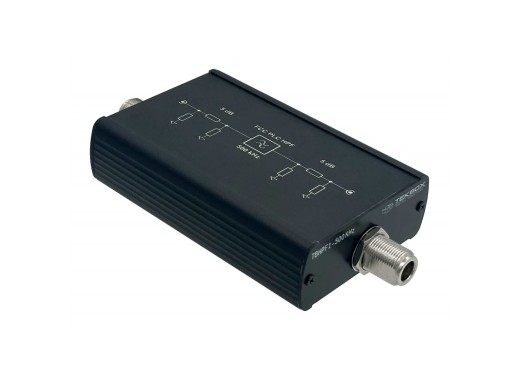

Le Tekbox TBHPF1-500kHz est un filtre passe-haut spécialement conçu pour atténuer les fréquences comprises entre 10 kHz et 490 kHz dans la bande PLC de la FCC.
Le filtre passe-haut laisse passer les fréquences comprises entre 500 kHz et 30 MHz, ce qui est utile pour les mesures d'émissions conduites des modems de communication par courant porteur.
Sa conception bidirectionnelle permet d'utiliser chaque côté comme entrée ou comme sortie, et il est également équipé d'atténuateurs de 5 dB intégrés de chaque côté.
Caractéristiques techniques
| Bande passante | 9 kHz – 30 MHz |
| Bande passante à 3 dB | 540 kHz - 70 MHz |
| Bande passante | 500 kHz - 30 MHz |
| Atténuateur | 2 x 5 dB (intégré) |
| Impédance | 500 kHz - 30 MHz : 50 Ω ± 10 % |
| Puissance d'entrée maximale | 10 W |
| Connexions | Connecteur N femelle |
| Dimensions | 80 x 35 x 150 mm |
| Poids | 350 g |
Avantages et inconvénients
- Atténuateurs intégrés de chaque côté
