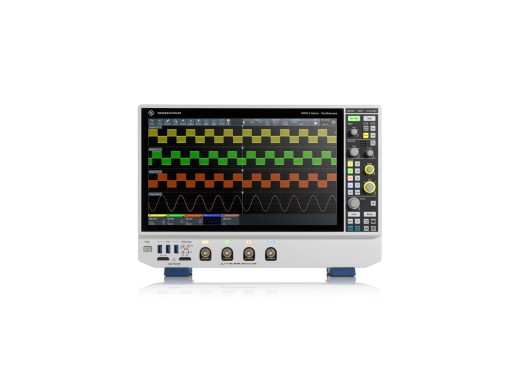

Ensemble Rohde & Schwarz MXO54-ULTM
Détails
Le MXO54 est une série d'oscilloscopes qui offre un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Chaque voie analogique dispose d'une profondeur de mémoire de 1 Gpts, ce qui est élevé par rapport à d'autres oscilloscopes. La série MXO5 a une résolution verticale de 12 bits et une résolution verticale de 18 bits en mode haute définition. L'oscilloscope est très silencieux et produit peu de bruit de refroidissement. Il a un faible bruit de fond de -160 dBm/Hz et un déclenchement précis et rapide de < 21 ns. Les oscilloscopes de la série MXO5 sont équipés d'un écran TFT Full HD de 15,6 pouces avec écran tactile capacitif et d'une interface utilisateur intuitive qui comprend, par exemple, un menu de recherche de fonctions et un accès à distance via LAN. En outre, la série MXO54 est dotée d'un support VESA qui permet de monter les oscilloscopes.
MXO5-BASC
Cet ensemble comprend les éléments suivants :
- Oscilloscope MXO54-350
- Option bande passante de 2 GHz - MXO5-B2420
- Bus série basse vitesse - MXO5-K510
- Protocoles automobiles - MXO5-K520
- Bus Ethernet automobile - MXO5-K560
- Analyse de puissance - MXO5-K31
- Analyse de la réponse en fréquence - MXO5-K36
- Protocoles MIPI basse vitesse - MXO5-K550
- Protocoles aérospatiaux - MXO5-K530
- Générateur MXO5-B6 ARB
- Option signal mixte - MXO5-B1
- Option mémoire 1 Go - MXO5-B110
Aperçu du pack
| Modèle | MXO54-BASC | MXO54-PRO | MXO54-ULTM |
|---|---|---|---|
| Bande passante | 350 MHz | 500 MHz | 2 GHz |
| Profondeur de mémoire | 500 Mpts | 500 Mpts | 1 Gpts |
| Fonctions supplémentaires | générateur de forme d'onde | générateur de forme d'onde, analyseur de réponse en fréquence, ensemble d'analyse de puissance, déclenchement et décodage | générateur de forme d'onde, analyseur de réponse en fréquence, ensemble d'analyse de puissance, déclenchement et décodage, mémoire supplémentaire, sondes logiques avec l'option MSO. |
| Prix |
Spécifications
| Voies | 4 |
| Fréquence d'échantillonnage | 5 GS/s |
| Taux de capture de forme d'onde | 4 500 000 wfm/s |
| Résolution verticale | 12 bits (18 bits en mode HD) |
| Échelle verticale | 0,5 mV/div - 1 V/div |
| Échelle horizontale | 200 ps/div - 10 000 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Affichage | 15,6" TFT LCD (1 920 x 1 080, écran tactile) |
| Dimensions | 445 × 314 × 153 |
| Poids | 9 kg |
Options
De nombreuses options sont disponibles pour ce produit. Veuillez consulter la fiche technique pour une liste de toutes les optionsAccessoires
La série MXO54 est livrée par défaut avec :
- Sonde passive de 700 MHz
- Cordon d'alimentation
