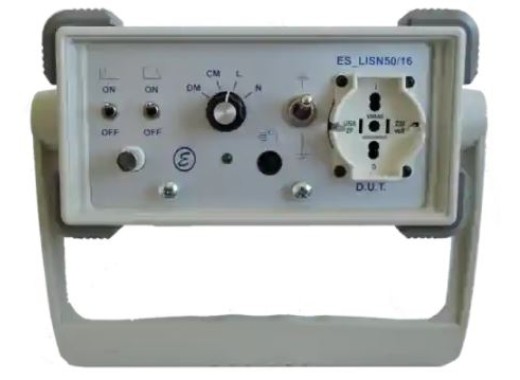

ELab AC LISN 50/16

En utilisant les mesures intégrées DM, CM et ligne unique, les développeurs peuvent facilement localiser l'origine d'un problème de bruit. Le limiteur intégré protège votre analyseur de spectre contre les transitoires.

Mesure pour la norme EN61000-6-3/4 selon la norme CISPR 16-1-2.

- Réseau 50μH / 250μH + 5Ω
- Mode différentiel (DM)
- Mode commun (CM)
- L ou N
- Mise à la terre manuelle artificielle
- Filtre passe-bas 35MHz
- Filtre passe-haut 9kHz
- Limiteur intégré
- Plage de mesure 9kHz - 110MHz
- Attn 10dB
- 22 x 10 x 24 cm

Connexions
- BNC vers analyseur de spectre
- 90 ~ 250VAC 16A vers DUT
- Main artificielle

Les filtres passe-bas et passe-haut sélectionnables éliminent les erreurs de mesure dues à l'écrêtage du récepteur de mesure. Cet instrument de mesure est destiné aux ingénieurs en électronique qui s'occupent d'appareils connectés au secteur comme les onduleurs, les machines et les alimentations. Le circuit utilisé est conforme aux spécifications des normes EN 55016-1-2, VDE 0876 et ANSI C63.4 pour les réseaux en V avec une impédance simulée de (50μH / 250μH + 5 Ω ) || 50 Ω dans la gamme de fréquences de 9 kHz à 30 MHz. Il est conçu pour permettre des pointes jusqu'à 30A sans perte de linéarité.

Téléchargements

Datasheet ES_LISN50AC	(294.42 KB)	Télécharger
ELab AC LISN 50/16	(490.97 KB)	Télécharger
