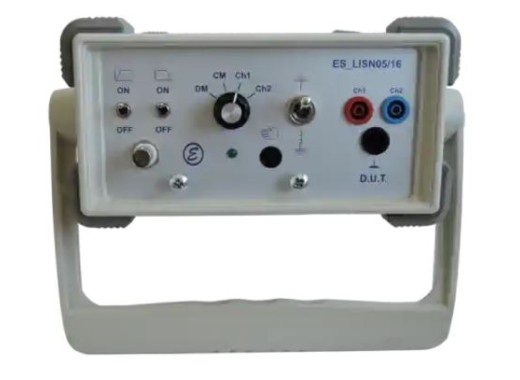

ELab DC LISN 05/16

Ce LISN DC à 2 canaux de conception néerlandaise peut être utilisé jusqu'à 250V et 16A (30A pk).

Grâce à la mesure intégrée de la DM, de la CM et de la ligne unique, le LISN05/16 facilite l'analyse des problèmes pour trouver l'origine d'une interférence de ligne.

Les filtres passe-bas et passe-haut sélectionnables éliminent les erreurs de mesure dues à l'écrêtage du récepteur de mesure. Les filtres sont combinés à un atténuateur/limiteur intégré qui protège l'analyseur de spectre des transitoires d'entrée nuisibles lorsque l'objet sous test est mis sous tension.

Cet instrument de mesure est conçu par et pour les électriciens qui doivent s'occuper d'appareils branchés sur le secteur, tels que les onduleurs, les machines et les alimentations.

Le circuit utilisé est conforme aux spécifications de la norme CISPR-25 avec des mesures de réseaux V-, Δ- et T. L'impédance simulée est de 5μH || 50 Ω dans la gamme de fréquences de 9 kHz à 110 MHz. Des filtres sont prévus pour limiter la bande passante.

La conception est telle que des pics jusqu'à 30 A sont possibles sans perte de linéarité.
