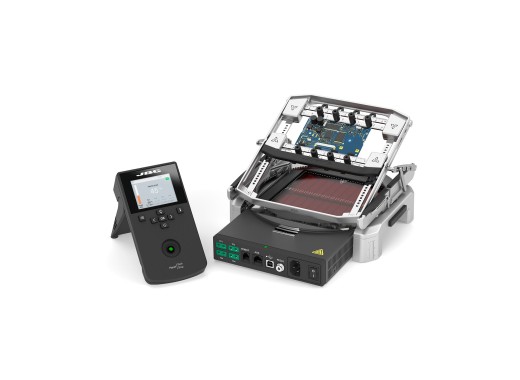

Ensemble de dispositifs de préchauffage multiaxes JBC PHSM-2KA

Le JBC PHSM-2KA est un kit de préchauffage IR pour le préchauffage des circuits imprimés ou des composants. Il s'agit d'un ensemble complet comprenant le kit de préchauffage IR PHSE-2KB, y compris le thermocouple PH218 de type K et le ruban Kapton, ainsi que le support rotatif multi-axes pour circuits imprimés PSS-A. Comme tous de JBC, cet ensemble est également de la plus haute qualité.

La fonction principale d'un dispositif de préchauffage est d'atténuer le choc thermique pouvant être causé par le soudage ou le dessoudage direct. Le dispositif de préchauffage est livré avec 3 profils de température standard et peut accueillir jusqu'à 20 profils de température personnalisés, qui peuvent être réglés avec 4 niveaux de température. Le PHSE-2KB dispose de deux zones, chacune avec une surface de travail de 65 x 130 mm, et peut être chauffé indépendamment l'une de l'autre. La température peut être réglée entre 50 °C et 250 °C et peut être mesurée avec précision à l'aide du thermocouple. Il y a 4 ports de type K disponibles.

Le support de préchauffeur PHS-SA peut également être utilisé séparément du préchauffeur comme aide à la reprise en état. Le ruban Kapton peut être utilisé pour fixer le thermocouple à la carte de circuit imprimé ou aux composants. L'interface permet de connecter des accessoires, tels que le système de traçabilité JBC ou une pédale. La console est utilisée pour surveiller et contrôler la température et est équipée d'un port USB.

Support rotatif multi-axes pour circuits imprimés PSS-A

Le PCB PSS-A est conçu pour soutenir et fixer les circuits imprimés afin d'effectuer des travaux de soudure et de dessoudage avec ou sans dispositifs de préchauffage. Le support peut contenir des circuits imprimés jusqu'à 13 x 13 cm. L'un des points forts de ce support est la possibilité de tourner et d'incliner le circuit imprimé vers le haut à 25º, 35º, 45º ou 55º, et même à l'envers. Bien entendu, l'angle du support doit être de 0° pour que le dispositif de préchauffage fonctionne correctement en conjonction avec le PSS-A. La hauteur peut également être augmentée de 10 mm ou de 22,5 mm pour s'adapter à d'autres dispositifs de préchauffage de taille différente.

Spécifications

Accessoires

L'ensemble JBC PHSM-2KA est composé de :

• x1 Dispositif de préchauffage IR PHSE
• x1 Support de circuit imprimé rotatif multiaxe PSS-A
• x1 Thermocouple type-K PH218
• x1 Ruban Kapton PH217
• x1 Câble RJ45
• x1 Cordon d'alimentation

Téléchargements

JBC PHSE-K manual	(2.8 MB)	Télécharger
JBC PSS-A manual	(4.37 MB)	Télécharger
JBC PHSM-2KA plug & play guide	(830.44 KB)	Télécharger
