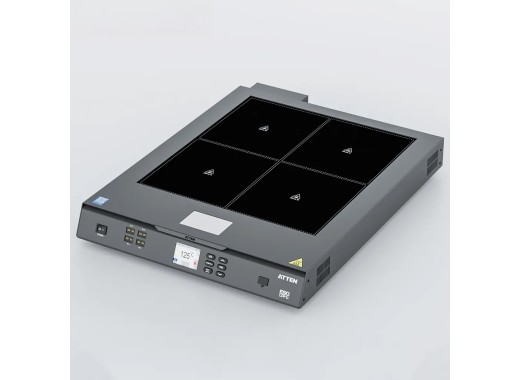

Dispositif de préchauffage Atten ST-7322
Détails
L'Atten ST-7322 est un dispositif de préchauffage avec une architecture à 4 quadrants. Chaque quadrant, d'une taille de 200x180 mm, peut être contrôlé indépendamment. Ce dispositif de préchauffage est capable de tirer jusqu'à 4 600 W (triphasé 380 V), et avec une surface de chauffe totale de quatre fois 200x180 mm, il convient à la plupart des travaux de préchauffage, et lorsqu'il est combiné, à des circuits imprimés encore plus grands. Avec un thermocouple externe de type K, vous pouvez facilement mesurer la température du circuit imprimé. Il y a au total 4 connecteurs disponibles sur le préchauffeur, un pour chaque surface chauffante. De plus, le dispositif de préchauffage est équipé d'un écran couleur TFT de 2,4', affichant les températures de fonctionnement et la puissance pour chaque voie. Grâce à la vue graphique, vous pouvez facilement suivre l'évolution de chaque voie au fil du temps.
Le dispositif de préchauffage est idéal pour retravailler les circuits imprimés. Avec une température de travail comprise entre 50 et 250 °C, certains circuits imprimés plus grands peuvent nécessiter un pistolet thermique supplémentaire. Enfin, le dispositif de préchauffage comporte plusieurs ajouts optionnels, tels que la plaque de base H-11 qui sert de support au pistolet thermique ST-862D. Une autre option est le ST-704, un support qui fixe solidement les circuits imprimés au préchauffeur.
Aperçu du modèle
| Modèle | ST-7242 | ST-7322 |
|---|---|---|
| Tension d'entrée | 230 V | 380 V (triphasé) |
| Puissance | 2 800 W | 4 600 W |
| Surface chauffante | 120 x 120 mm x 4 | 200 x 180 mm x 4 |
| Taille maximale du PCB (avec pince) | 240 x 240 mm (ST-703) | 400 x 360 mm (ST-704) |
| Prix |
Spécifications
| Plage de température de chauffage | 50 °C - 250 °C |
| Plage de température du thermocouple | 25 °C - 650 °C |
| Ports de thermocouple | 4 |
| Résistant aux décharges électrostatiques |
Oui
|
| Interfaces | RS458, USB-A |
| Écran | Couleur TFT de 2,4 pouces |
| Dimensions | 612 x 450 x 73 mm |
| Poids | 9,1 kg |
Options
Ces options sont réservées au dispositif de préchauffage ST-7322. Le ST-7242 dispose de différentes options.| Support ST-704 | Ce support vous permet de fixer solidement les circuits imprimés au préchauffeur. | |
| Plaque de base H-11 | Cette plaque de base offre un support pour le pistolet thermique ST-862D. |
Accessoires
L'Atten ST-7322 est livré avec :
- Cordon d'alimentation
- Fil de mise à la terre
- Thermocouple de type K
Avantages et inconvénients
- Nécessite une entrée triphasée de 380 V
Téléchargements
| ST7242 / ST7322 user manual |  (1.52 MB) | Télécharger |
