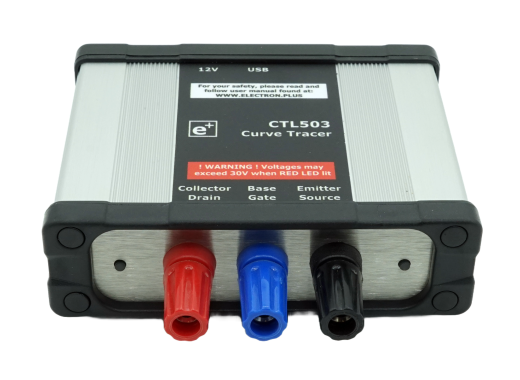

Traceur de courbe CTL503

Le traceur de courbe CTL503 est un système de mesure informatisé abordable pour les transistors bipolaires, les FET, les MOSFET, les diodes, les zéner et les triac.

Capable de mesurer des appareils jusqu'à 100 V et jusqu'à 3 A de courbe (en utilisant des impulsions de base ou de collecteur) ainsi que des tensions de base et de collecteur beaucoup plus petites (plusieurs gammes de résistance de collecteur et de base, des limiteurs de tension/courant de crête réglables), le CTL503 tracera des courbes dans plus de domaines utiles que n'importe quel autre appareil, à l'exception d'une paire de SMU.

Notre logiciel gratuit permet le contrôle et la représentation graphique de nombreux types de courbes (Vce vs Ic, Ib vs Ic, hFE, etc.) ainsi que le stockage automatique des données (CSV) et des graphiques (PNG) pour une analyse détaillée et l'inclusion dans des rapports. Le développement constant du logiciel PC permet d'augmenter les fonctionnalités du CTL503.

Alimenté par l'adaptateur secteur 12 V 1,5 A fourni (connecteur interchangeable pour Royaume-Uni, Europe, USA/CA et AU/NZ), le CTL503 se connecte à un PC via USB (câble fourni). Un token d'étalonnage de résistance (CTL033) et un token de test SMT (CTL011).

Compatible avec l’adaptateur de transistor ZIF CS001 pour une connexion rapide et fiable lors des tests.

Spécifications

Générateur de étapes

Générateur de collecteurs

Accessoires

• x1 token d'étalonnage de résistance CTL033
• x1 token de test SMT CTL011

Téléchargements

CTL503 curve tracer user manual

(167.64 KB)

Télécharger
