Compteur de fréquence TinyGTC ZC412
Détails
Le TinyGTC ZC412 est un compteur de fréquence portable, de haute précision et abordable. Étant donné que ce compteur est portable, il est polyvalent et sa haute résolution temporelle de 40 ps garantit des résultats de mesure extrêmement précis. Le compteur dispose d'un large éventail de fonctions et peut mesurer la fréquence, le temps, la phase et compter sans intervalles. Grâce aux mesures continues, le TinyGTC fournit des résultats fiables pour les mesures ADEV, ce qui est une caractéristique unique. En outre, le compteur de fréquences peut être verrouillé sur une position GPS afin de synchroniser l'horloge interne avec un signal horaire GPS (UTC). Cela garantit une grande précision des mesures à long terme.

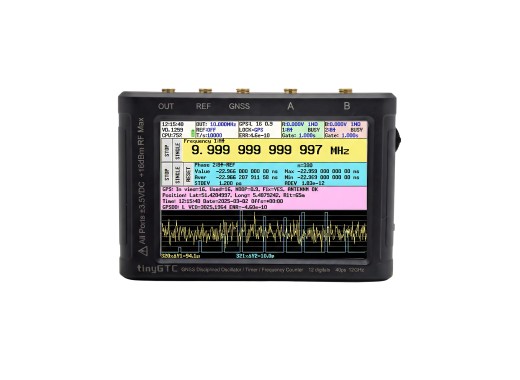

Le TinyGTC est doté d'un écran tactile de 4 pouces qui affiche toutes les informations nécessaires à son fonctionnement. De plus, une interface USB permet de commander le compteur à distance ou de lire les mesures à l'aide d'un appareil connecté. Le compteur de fréquence est doté d'un emplacement pour carte micro SD, qui permet d'utiliser des cartes allant jusqu'à 32 Go pour stocker les données de mesure. Le développeur a mis en place une page wiki complète avec toutes les informations et spécifications nécessaires. Ce wiki peut être trouvé ici.
En raison de sa petite taille et de son faible coût, le TinyGTC n'est pas aussi bien protégé contre les surcharges que les compteurs plus grands et plus coûteux. Veuillez lire le guide « Comment éviter d'endommager votre TinyGTC » pour des conseils sur la façon d'éviter d'endommager votre appareil.
Pourquoi choisir le TinyGTC ZC412 ?
Eleshop a toute confiance dans le ZC412, un instrument qui offre une précision de niveau laboratoire grâce à son architecture FPGA de 40 ps, à ses capacités de mesure sans faille et à sa stabilité contrôlée par GPS.
Aperçu du modèle
| Modèle | ZC407 | ZC412 |
|---|---|---|
| Fréquence maximale | 7 GHz | 12 GHz |
| Prix |
Spécifications
| Couplage d'entrée | Entrée A et B : CC Entrée REF : CA |
| Connexions SMA | |
| SMA A | 0 - 12 GHz (CC, 1 MΩ // 25 pF ou 50 Ω) |
| SMA B | 0 - 350 MHz (CC, 1 MΩ // 2 pF ou 50 Ω) |
| SMA OUT | 0,1 Hz - 100 MHz, 3 Vpp onde carrée ou impulsion couplée en courant alternatif, 50 Ω |
| SMA REF | Entrée de référence externe optionnelle en courant alternatif, 10 MHz +5 dBm à +15 dBm ou sortie 8 kHz - 250 MHz, onde carrée de 3 Vpp en courant alternatif, 50 Ω |
| SMA GPS | Entrée d'antenne GNSS active, polarisation permanente de +3 V |
| Impédance d'entrée | 1 MΩ / 2 pF 50 Ω en option |
| Résolution temporelle | 40 ps |
| Niveau de déclenchement | 0 - 3,5 V |
| Écran | Tactile 4" |
| Fonctions | Fréquence, temps, phase, comptage |
| Alimentation électrique | Batterie rechargeable intégrée |
| Tension d'entrée maximale | ± 3,5 Vdc ; 3,5 Vpp ou 16 dBm dans 50 Ω |
| Interfaces | USB, OUT impulsion ou onde carrée, entrée/sortie EXT Ref, antenne GPS active, entrées de mesure A et B |
Accessoires
Le TinyGTC ZC412 est livré par défaut avec :
- Carte micro SD de 32 Go
- Câble USB
- Té SMA
- 2 câbles SMA courts
- Annexe GPS active
Avantages et inconvénients
- Mesure sans intervalle
- Résolution temporelle de 40 ps
