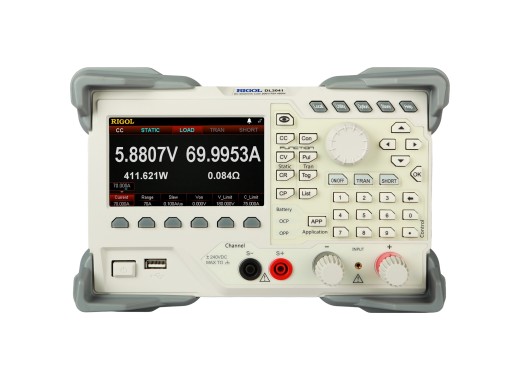

Charge électronique Rigol DL3041
Détails
La charge électronique CC DL3041 de Rigol appartient à la série DL3000 et a une puissance allant jusqu'à 450 W. La charge électronique a 1 voie avec une tension d'entrée de 200 V et un courant d'entrée de 70 A avec une résolution de 0,1 mA/0,1 mV.
La série Rigol DL3000 est une gamme complète de charges programmables offrant de nombreuses fonctionnalités et possibilités. Il existe également plusieurs options permettant de connecter la charge électronique à un PC pour une journalisation approfondie. La charge électronique est entièrement contrôlable, et des graphiques et des résultats de mesure détaillés peuvent être affichés. Les charges sont équipées d'une mémoire interne permettant de stocker localement les résultats des mesures et peuvent les enregistrer sur une clé USB.
La principale différence entre les versions A et non A réside dans le fait que la version A inclut déjà des ports optionnels tels que LAN et E/S numériques. En outre, les versions A ont une résolution plus élevée et une meilleure vitesse de balayage. Les versions non-A peuvent également être mises à niveau pour disposer d'un réseau local et d'un port d'E/S numérique. Avec les E/S numériques, vous pouvez déclencher la charge, qui peut déclencher un autre appareil comme un oscilloscope ou d'autres produits.
Aperçu du modèle
Les principales différences entre les modèles de la série Rigol DL3000 sont indiquées dans le tableau ci-dessous.
| Modèle | DL3021 | DL3021A | DL3031 | DL3031A | DL3041 |
|---|---|---|---|---|---|
| Puissance maximale | 200 W | 200 W | 350 W | 350 W | 450 W |
| Plage de tension d'entrée | 0 - 150 V | 0 - 150 V | 0 - 150 V | 0 - 150 V | 0 - 200 V |
| Courant de sortie | 0 - 40 A | 0 - 40 A | 0 - 60 A | 0 - 60 A | 0 - 70 A |
| Résolution de relecture | 1 mA / 1 mV | 0,1 mA / 1 mV | 1 mA / 1 mV | 0,1 mA / 1 mV | 0,1 mA / 0,1 mV |
| Vitesse de balayage | 0,001 A/μs ~ 2,5 A/μs | 0,001 A/μs ~ 3 A/μs | 0,001 A/μs ~ 2,5 A/μs | 0,001 A/μs ~ 5 A/μs | 0,001 A/μs ~ 5 A/μs |
| LAN, E/S numérique | Non |
Oui |
Non |
Oui |
Non |
| Prix |
Spécifications
| Modes de fonctionnement | CC, CV, CR, CP, continu, impulsion, alterné et liste (512 pas) |
| Protections | OCP, OVP, OPP, OTP, LRV, RRV |
| Tests | Test de batterie, test OCP, test OPP, test d'usine et test de court-circuit |
| Écran | LCD TFT de 4,3 pouces |
| Connexions | Hôte USB, dispositif USB, RS232 |
| Dimensions | 239 x 157 x 422 mm |
| Poids | 7,8 kg |
Accessoires
Le Rigol DL3041 est livré avec les accessoires suivants :
- Fusible
- Bouclier de protection
- Cordon d'alimentation
Téléchargements
| DL3000 Datasheet |  (4.8 MB) | Télécharger |
| Rigol DL3000 programming guide | (1.53 MB) | Télécharger |
| Rigol DL3000 user manual | (2.02 MB) | Télécharger |
| DL3000 Windows software application note | (739.85 KB) | Télécharger |
