Carte de connexion Korad KEL103

La carte de connexion Korad KEL103 est un accessoire dédié à la charge électronique programmable CC Korad KEL103. Elle répartit les bornes avant du KEL103 sur un ensemble de connecteurs communs, afin que vous puissiez connecter rapidement des alimentations électriques, des prises CC, des packs de batteries et des cordons de mesure sans avoir à refaire le câblage à chaque fois.

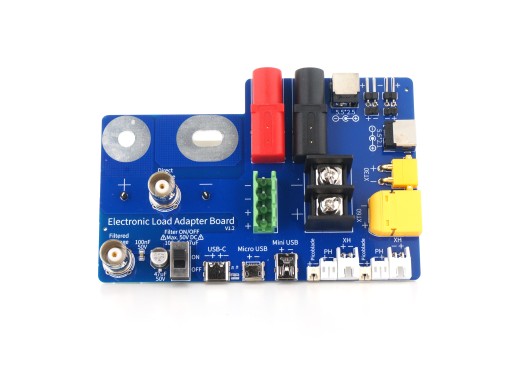

La carte propose des prises banane de 4 mm, plusieurs prises CC en barillet, des bornes à vis et une gamme de petits connecteurs tels que PH, XH, Picoblade et pin headers. Deux sorties BNC sont disponibles, l'une avec un filtre RC (100nF + 47µF, <50V) et l'autre non filtrée, ce qui permet de surveiller l'entrée de la charge sur un oscilloscope ou d'autres instruments. Un interrupteur permet de sélectionner si le filtre est dans ou hors du circuit.

Le circuit imprimé est doté d'un trou de montage de 6 mm et d'une zone de montage fendue qui s'adapte à une gamme d'entraxes, de sorte que la carte peut être fixée mécaniquement à proximité du KEL103 ou d'un gabarit de test. Cela permet de conserver un câblage court et de réduire le risque de perdre des cordons de mesure au cours de tests répétitifs.

Note : Cette carte est destinée à être utilisée avec la charge électronique programmable CC Korad KEL103, ainsi que les câbles et cordons de mesure nécessaires à votre application. Pour les câbles, pinces et adaptateurs appropriés, voir notre accessories .

Les informations figurant sur cette page sont temporaires et seront mises à jour.
