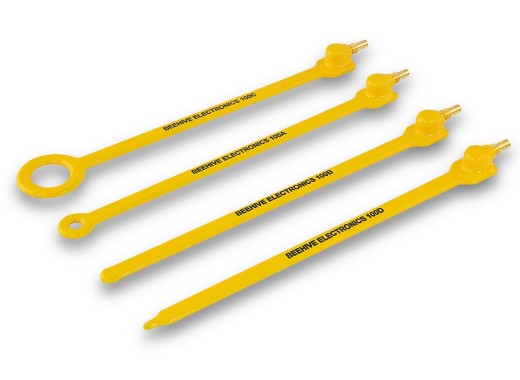

Jeu de sondes RF de Beehive Electronics 101A

Ce jeu de sondes de Beehive Electronics est conçu pour identifier et résoudre les problèmes de compatibilité électromagnétique. Le kit se compose de 4 sondes, dont trois sont adaptées à la mesure des champs magnétiques, et une est destinée aux champs électriques.

La 100A est une sonde munie d'un anneau d'environ 1 cm de diamètre à son extrémité pour faciliter la mesure des perturbations électromagnétiques. Avec cette sonde, il est possible de mesurer de manière ciblée par quels composants d'éventuels signaux perturbateurs sont générés.

La 100B possède un anneau beaucoup plus petit, d'un diamètre d'environ 0,38 cm. Elle offre une bien meilleure résolution et une meilleure réponse aux signaux haute fréquence que les sondes A et C. Cependant, comme l'anneau est plus petit, la sensibilité est également plus faible.

La 100C possède le plus grand anneau avec un diamètre d'environ 2,15 cm. Cela donne à cette sonde la plus grande sensibilité mais la plus mauvaise réponse pour les signaux à haute fréquence.

Le modèle 100D est une sonde à champ électrique, par opposition aux modèles A/B/C qui sont des sondes à champ magnétique. Cette sonde offre la meilleure résolution des 4. Cependant, comme elle n'a pas de blindage électrostatique, contrairement aux autres, cette sonde n'a pas de rejet en mode commun.

Les sondes sont calibrées jusqu'à 3 GHz mais peuvent être utilisées pour des signaux supérieurs à 6 Ghz. En outre, ils peuvent être couplés à un générateur de fonctions afin d'être utilisés pour générer un champ magnétique.

Spécifications

Pour plus d'informations, vous pouvez consulter le fiche technique de ces sondes.

Les informations figurant sur cette page sont temporaires et seront mises à jour.
