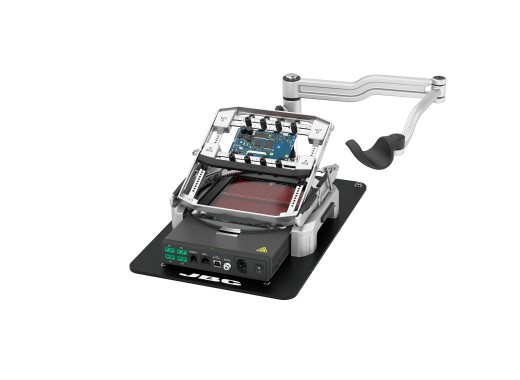

Banc de reprise multiaxial JBC RBSM-2A

Le banc de reprise multiaxe JBC RBSM-2A est un ensemble de préchauffage IR pour le préchauffage des circuits imprimés ou des composants. Il s'agit d'un ensemble complet comprenant le kit de préchauffage IR PHSE-2KB, y compris le support de préchauffeur IR PHS-SA, le thermocouple PH218 de type K et le ruban Kapton, ainsi que le support rotatif multiaxial pour des circuits imprimés PSS-A et le bras de reprise réglable RHS-A. Comme tous de JBC, cet ensemble est également de la plus haute qualité.

La fonction principale d'un dispositif de préchauffage est d'atténuer le choc thermique pouvant être causé par le soudage ou le dessoudage direct. Le dispositif de préchauffage est livré avec 3 profils de température standard et peut accueillir jusqu'à 20 profils de température personnalisés, qui peuvent être réglés avec 4 niveaux de température. Le PHSE-2KB dispose de deux zones, chacune avec une surface de travail de 65 x 130 mm, et peut être chauffé indépendamment l'une de l'autre. La température peut être réglée entre 50 °C et 250 °C et peut être mesurée avec précision à l'aide du thermocouple. Il y a 4 ports de type K disponibles.

Le support de préchauffeur PHS-SA peut également être utilisé séparément du préchauffeur comme aide à la reprise en état. Le ruban Kapton peut être utilisé pour fixer le thermocouple à la carte de circuit imprimé ou aux composants. L'interface permet de connecter des accessoires, tels que le système de traçabilité JBC ou une pédale. La console est utilisée pour surveiller et contrôler la température et est équipée d'un port USB.

Support rotatif multiaxial pour circuits imprimés PSS-A

Le PCB PSS-A est conçu pour soutenir et fixer les circuits imprimés afin d'effectuer des travaux de soudure et de dessoudage avec ou sans dispositifs de préchauffage. Le support peut contenir des circuits imprimés jusqu'à 13 x 13 cm. L'un des points forts de ce support est la possibilité de faire pivoter et d'incliner le circuit imprimé vers le haut à 25º, 35º, 45º ou 55º, et même à l'envers. La hauteur peut également être augmentée de 10 mm ou de 22,5 mm pour s'adapter à d'autres dispositifs de préchauffage de taille différente.

Bras de reprise réglable RHS-A

Le RHS-A de JBC est un bras réglable qui permet de souder plus facilement et avec plus de précision. La main droite est maintenue en permanence à une hauteur déterminée, tout en restant libre de ses mouvements dans plusieurs directions. Le support de main est idéal pour une utilisation industrielle. Il rend le soudage plus confortable en assurant une position plus détendue de la main.

Spécifications

Accessoires

L'ensemble JBC RBSM-2A se compose de :

• x1 Dispositif de préchauffage IR + console PHSE
• x1 Support rotatif multiaxial pour circuits imprimés PSS-A
• x1 Bras de reprise réglable RHS-A
• x2 Thermocouples type-K PH218
• x1 Ruban Kapton PH217
• x1 Cordon d'alimentation

Téléchargements

JBC RBSM multiaxis rework bench user manual

(1011.26 KB)

Télécharger
