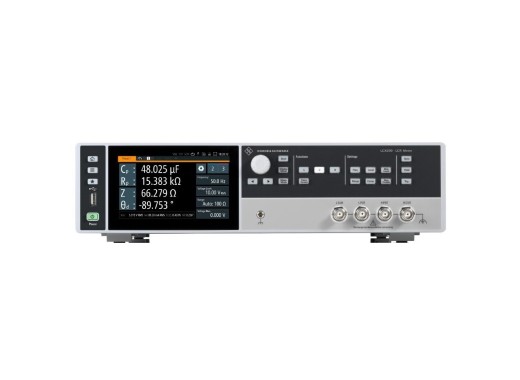

Appareil de mesure LCR Rohde & Schwarz LCX200
Détails
L’appareil de mesure LCR LCX200 de Rohde & Schwarz est conçu pour effectuer des mesures sur les composants L, C et R. Le LCX200 a une précision de ±0,05 % pour les mesures d'impédance et une précision de ±0,03° pour les mesures de phase. L'enregistrement des données et les mesures peuvent être effectués à grande vitesse car le LCX200 dispose de trois vitesses de mesure différentes allant de 15 à 500 millisecondes et d'une fonction d'enregistrement rapide qui enregistre toutes les valeurs mesurées jusqu'à 10 fois par seconde. L’appareil de mesure LCR a une limite de fréquence supérieure de 500 kHz et couvre également les mesures de courant continu. De plus, l’appareil de mesurer LCR possède une tension de polarisation continue interne allant jusqu'à 10 V. En utilisant la fonction d'analyse avancée de l’appareil de mesure, il est possible d'effectuer des mesures d'impédance dynamiques qui sont déterminées pour une série de valeurs de fréquence ou d'autres paramètres. En outre, le LCX200 est équipé d'un grand écran tactile capacitif qui facilite l'utilisation des instruments et l'affichage des résultats de mesure. Enfin, le LCX200 est très adapté aux applications système en raison de sa possibilité de contrôle à distance et d'installation en rack. Le LCX200 est extensible grâce à un certain nombre d'options ; celles-ci sont énumérées dans le tableau ci-dessous.
Aperçu du modèle
| Modèle | LCX100 | LCX200 |
|---|---|---|
| Fréquence du signal d'essai (DC) | DC, 4 Hz à 300 kHz | DC, 4 Hz à 500 kHz |
| Tension du signal d'essai | 10 mV à 10 V | ≤ 1 MHz : 10 mV à 10 V ≤ 5 MHz : 50 mV à 2 V > 5 MHz : 100 mV à 1 V |
| Prix |
Spécifications
| Tension de polarisation CC (interne) | 0 V à +10 V |
| Courant de polarisation DC (interne) | 0 mA à 200 mA |
| Impédance de la source | 10 Ω à 100 Ω |
| Gamme de mesure | 100 mΩ à 100 MΩ |
| Précision de base pour les mesures d'impédance | ±0,05 % |
| Précision de base pour les mesures de phase | ±0,03° |
| Interface | Hôte/appareil USB, LAN, entrée de déclenchement, E/S numériques |
| Dimensions | 362 × 99 × 357 mm |
| Poids | 2,7 kg |
Liste des fonctions de mesure
| Cp | Valeur de la capacité mesurée avec le modèle de circuit équivalent parallèle |
| Cs | Valeur de la capacité mesurée avec le modèle de circuit équivalent série |
| Lp | Valeur de l’inductance mesurée avec le modèle de circuit équivalent parallèle |
| Ls | Valeur de l’inductance mesurée avec le modèle de circuit équivalent série |
| D | Facteur de dissipation |
| Q | Facteur de qualité (inverse de D) |
| G | Conductance parallèle équivalente mesurée avec le modèle de circuit équivalent parallèle |
| Rp | Résistance parallèle équivalente mesurée avec le modèle de circuit équivalent série |
| Rs | Résistance série équivalente mesurée avec un modèle de circuit équivalent série |
| Rdc | Résistance en courant continu |
| R | Résistance |
| X | Réactance |
| Z | Impédance |
| Y | Admittance |
| Θd* | Angle de phase de l'impédance/admittance (degré) |
| Θr* | Angle de phase de l'impédance/admittance (radian) |
| B | Susceptance |
| M* | Inductance mutuelle |
| N* | Taux de rotation |
Les types de mesures marqués d'un * ne sont disponibles qu'en combinaison avec l'appareil de test LCX-Z5
Options
Les options suivantes vous permettent d'ajouter des fonctionnalités supplémentaires :
| Description | du produit | |
|---|---|---|
| LCX-Z1 | Le LCX-Z1 de Rohde & Schwarz permet de connecter des cordons de mesure radiaux et axiaux aux LCX100 et LCX200 de Rohde & Schwarz. | |
| LCX-Z2 | Le LCX-Z2 de Rohde & Schwarz utilise des cordons de mesure à pince kelvin pour connecter des composants de taille non standard au LCX100 et LCX200 de Rohde & Schwarz. | |
| LCX-Z4 | Le LCX-Z4 de Rohde & Schwarz permet de connecter des composants CMS aux LCX100 et LCX200 de Rohde & Schwarz à l'aide de pinces de test. | |
| LCX-Z5 | Le montage de test LCX-Z5 de Rohde & Schwarz permet à l'utilisateur de mesurer l'inductance mutuelle, le rapport des tours et l'angle d'un transformateur, d'un transmetteur ou d'un transducteur. |
Accessoires
Le LCX200 est livré standard avec :
- Jeu de câbles d'alimentation
Avantages et inconvénients
- Enregistrement rapide des données
- Haute précision
- Contrôle externe
Téléchargements
| R&S LCX series data sheet |  (9.43 MB) | Télécharger |
