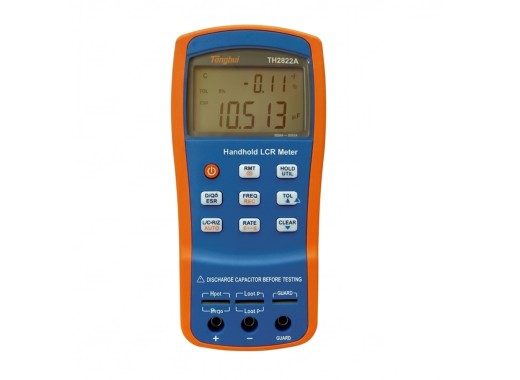

Appareil de mesure LCR portable Techmize TH2822A
Détails
Le Techmize TH2822A est un appareil de mesure LCR portable de la série TH2822. Cette série d’appareils de mesure LCR est réputée pour offrir des instruments performants et portables à un prix abordable. Il mesure les valeurs L, C, R, Z, D, Q, θ et l’ESR avec un affichage principal de 40 000 points et une résolution D/Q de 0,0001, affichant simultanément les paramètres principaux et secondaires sur un écran LCD rétroéclairé. Les fréquences de test sont sélectionnables à 100 Hz, 120 Hz, 1 kHz et 10 kHz, avec un signal de test de 0,6 Vrms et une précision de base de 0,25 %, couvrant ainsi la plupart des travaux de caractérisation des inductances, condensateurs et résistances sur les chaînes de production, les bancs de réparation et dans les laboratoires d’enseignement.
Le temps de mesure rapide de 250 ms, la sélection automatique de la plage et le comparateur à 4 tolérances (1/5/10/20 %) font de cet appareil de mesure un outil parfaitement adapté aux tests rapides et faciles des composants. Des fonctions pratiques telles que la rétention de données et l’enregistrement des valeurs minimales, maximales et moyennes facilitent l’enregistrement et le tri des composants lors de mesures répétitives. Enfin, l’appareil de mesure LCR dispose d’une interface mini-USB prenant en charge les commandes SCPI et fonctionne avec le logiciel PC gratuit FastAccess pour le contrôle à distance et l’exportation des données. Pour les travaux sur les composants CMS, des brucelles de test Kelvin à 4 bornes (TH26009C et TH26029C) sont disponibles en option. Contactez-nous pour plus d’informations.
Les produits Techmize sont fabriqués par Tonghui, société à l’origine de produits de haute qualité bien connus dans le secteur des tests et des mesures. Avec Techmize, elle a lancé sa propre gamme de produits européens, accompagnée d’un service après-vente et d’une assistance locaux, offrant le même niveau de qualité à un prix raisonnable.
Aperçu des modèles
| Modèle | TH2822A | TH2822C | TH2822D | TH2822E |
|---|---|---|---|---|
| Fréquence d'essai | 100 Hz / 120 Hz / 1 kHz / 10 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz | 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz |
| Niveau du signal de test | 0,6Vrms | 0,6Vrms | 0,3 / 0,6 / 1Vrms | 0,3 / 0,6 / 1Vrms |
| Précision de base | 0,25 % | 0,25 % | 0,10 % | 0,10 % |
| Mesure du DCR | Non |
Non |
Oui |
Oui |
| Prix |
Caractéristiques techniques
| Paramètres de test L, C, R, Z (DCR ajoutée sur D / E), D, Q, θ, ESR | |||||||
| |||||||
| Impédance de sortie | 100 Ω | ||||||
| Vitesse de test | 4 mesures/s (mode rapide) 1,5 mesure/s (mode lent) | ||||||
| Plage de mesure | Automatique | ||||||
| Inductance max. | 1 000,0 H | ||||||
| Capacité max. | 20 000 mF | ||||||
| Résistance maximale | 10 000 MΩ | ||||||
| Affichage | Écran LCD rétroéclairé | ||||||
| Résolution de l'affichage | 40 000 points, 4¾ chiffres | ||||||
| Interface | Mini-USB | ||||||
| Autres fonctions | Rétention de données, enregistrement des valeurs min./max./moyennes, affichage en pourcentage, mise hors tension automatique, indicateur de tension faible | ||||||
| Pile | 9 V alcaline | ||||||
| Dimensions | 190 x 90 x 41 mm | ||||||
| Poids | 350 g | ||||||
Accessoires
Le TH2822A est livré par défaut avec :
- Câble mini-USB
- Jeu de cordons de mesure (fiche banane vers pince crocodile)
- Pile alcaline 9 V
- Adaptateur CA 12 V
Avantages et inconvénients
- Précision de base de 0,25%
- Limitée à 10kHz
Téléchargements
| TH2822 series datasheet |  (888.26 KB) | Télécharger |
| TH2822A user manual | (1.3 MB) | Télécharger |
