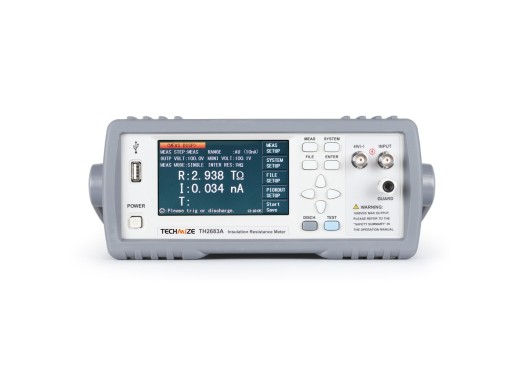

Appareil de mesure de résistance d'isolation Techmize TH2683A
Détails
Le TH2683A est un ohmmètre de résistance d'isolation rapide, offrant une plage de tension d'essai comprise entre 1 et 1 000 V et permettant de mesurer des résistances allant jusqu'à 10 TΩ. La série TH2683 est conçue pour l'automatisation de mesures rapides dans des contextes de R&D ou industriels, de manière à permettre l'affichage simultané de la résistance d'isolement et du courant de fuite à une vitesse maximale de 30 ms.
De plus, l'appareil de mesure peut être commandé à distance via le port RS232C ou le port série USB, ce qui permet une programmation aisée à l'aide de commandes SCPI. L'une des principales caractéristiques de la série TH2683 réside dans sa capacité à trier les composants dans 4 bacs personnalisables : 3 succès et 1 échec. Les données mesurées sont ensuite enregistrées sur une clé USB externe, et les résultats du tri peuvent être exportés via l'interface de gestion afin d'être utilisés dans des systèmes de tri automatique de composants.
Les produits Techmize sont fabriqués par Tonghui, une entreprise réputée pour ses produits de haute qualité dans le secteur des tests et des mesures. Avec Techmize, ils ont lancé leur propre gamme de produits européens, assortie d'un service et d'une assistance locaux, offrant le même niveau de qualité à un prix raisonnable.
Aperçu du modèle
| Modèle | TH2683A | TH2683B |
|---|---|---|
| Plage de mesure | 100 kΩ - 10 TΩ | 100 kΩ - 5 TΩ |
| Plage de tension | 1 - 1 000 V | 1 - 500 V |
| Prix |
Caractéristiques techniques
| Précision de mesure | I > 10 nA : ±2 % I ≤ 10 nA : ±5 % |
| Précision de tension | V ≥ 10 V ±(1 % + 1) V ≤ 10 V ±(10 % + 0,1) |
| Précision du courant | ±2 % + 3 pA |
| Limite de courant | 10 mA |
| Vitesse de mesure | Rapide : ≤ 30 ms Lent : ≤ 60 ms |
| Enregistrement des données | Oui |
| Écran | LCD TFT 4,3 pouces (480 x 272) |
| Connectivité | LAN, USB (hôte/dispositif), RS232C, gestionnaire |
| Dimensions | 235 x 105 x 360 mm |
| Poids | 3,6 kg |
Accessoires
Le TH2683A est livré avec :
- Fusible 1 A
- Fusible 2 A
- Câble de test TH26004B
- Cordon d'alimentation
Avantages et inconvénients
- Plage de mesure élevée
Téléchargements
(705.51 KB)
