Aoyue actieve soldeerpunt 2 x 25mm tunnel

Deze soldeerpunt is geschikt voor de volgende Aoyue stations: 2702A+, 2703A+, 2738A+ en de 2901.

De actieve punten van Aoyue bevatten een 70W verwarmingselement, dit element is geïntegreerd in de punt. Door dit systeem is de punt gemakkelijk om te wisselen met een andere vorm punt in de bout. Zelfs als de punt nog warm is.

Er zijn verschillende puntvormen beschikbaar. Hieronder staat iedere puntvorm omschreven.

Rond

De 0,8 mm ronde soldeerpunt is de punt die standaard bij Aoyue soldeerstations wordt geleverd. Deze punt is al klein genoeg voor fijn SMD werk. Spitsere punten zijn beschikbaar en zijn geschikt voor het allerfijnste werk. Houd er wel rekening mee dat spitse punten de warmte van de soldeerbout minder goed doorgeven dan dikke punten.

Schuin

De schuine punten zijn fijne punten. Doordat het contactoppervlak met de soldering relatief groot is, vloeit tin gemakkelijk met deze punten. De 0,2 mm variant is geschikt voor SMD, de 1,0 mm variant naast SMD ook voor trough-hole.

Beitel

Dimensie A in de afbeelding hiernaast is 1,2, 1,6 mm, 2,4 mm of 5,0 mm. De beitelpunten zijn de populairste punten. De 1,6 mm punt is ideaal voor through-hole solderen, de 5,0 mm punt is voor het robuustere werk.

Mes

Deze punt heeft een mesvorm. De punt is 1,2 mm dik.

Hol

Deze punt heeft een holle inkeping. De inkeping wordt gevuld met tin, waarna de punt over SMD contacten gesleept wordt. De tin blijft achter en zorgt voor de verbinding.

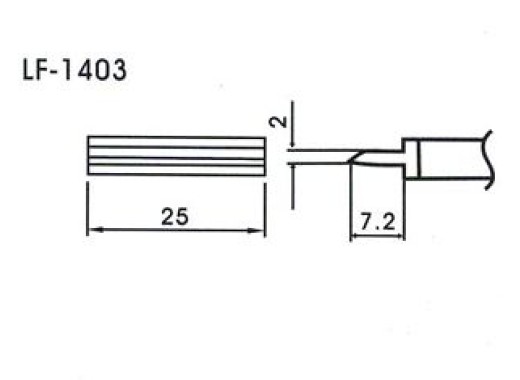

Tunnel

Deze punt is erg breed en smal, en heeft een inkeping van 0,2 mm in het midden. De lengte van deze punt is 7,2 mm.
