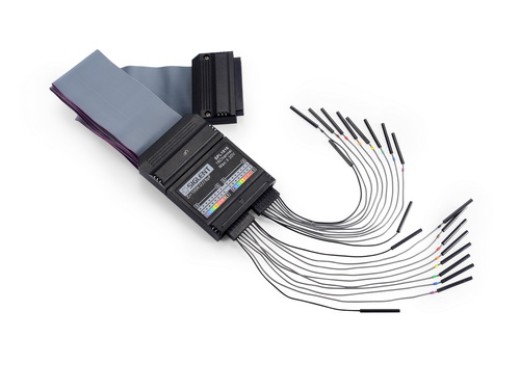

Accessoire conçu pour la série Siglent 1000X, permettant d'ajouter l'analyse logique aux fonctions des oscilloscopes. Il s'agit d'un pack avec code de licence.
Spécifications
| Voies d'entrée |
16 |
| Tension d'entrée maximale |
± 20 V crête |
| Précision du seuil |
± (3 % du réglage seuil + 150 mV) |
| Plage dynamique d'entrée |
± 10 V |
| Excursion de tension d'entrée minimum |
800 mVpp |
| Fréquence d'entrée maximum |
60 MHz |
| Fréquence d'échantillonnage |
500 Mé/s |
| Largeur d'impulsion minimum détectable |
8,3 ns |
| Plage du seuil défini par l'utilisateur |
± 3 V par incréments de 10 mV |
