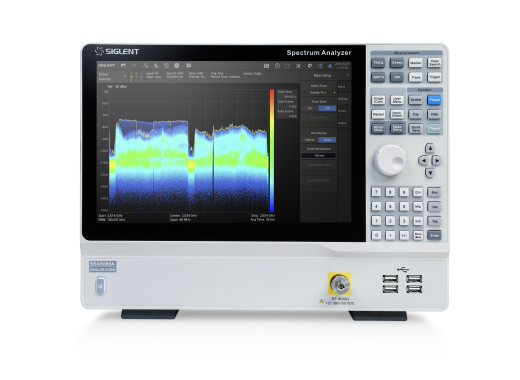

Analyseur de spectre SSA5083A de Siglent
Détails
Le Siglent SSA5083A est un analyseur de spectre avec une gamme de fréquences allant jusqu'à 13,6 GHz et une bande passante de 25 MHz. En raison du faible niveau de bruit affiché de ces analyseurs, les signaux de faible puissance, tels que les signaux harmoniques et les sources d'interférence, sont bien affichés et faciles à analyser. De plus, la faible largeur de bande de résolution minimale de 1 Hz permet de séparer facilement les signaux dont les fréquences sont proches les unes des autres.
Le Siglent SSA5083A est équipé d'un grand écran tactile de 12,1 pouces sur lequel tous les signaux peuvent être affichés en détail. De plus, il est programmable, supporte la commande à distance et possède des capacités de sortie vidéo et audio. Le Siglent SSA5083A est équipé par défaut d'un générateur suiveur. Cette caractéristique, associée à la plage de fréquence élevée de 13,6 GHz, place cet analyseur au sommet du segment.
Cet analyseur de spectre peut également être complété par plusieurs options qui sont présentées dans le tableau des options ci-dessous.
Modèles
| Modèle | SSA5083A | SSA5085A |
|---|---|---|
| Largeur de bande | 9 kHz-13,6 GHz | 9 kHz-26,5 GHz |
| Prix |
Spécifications techniques
| RBW | 1 Hz - 1 MHz |
| DANL | - 165 dBm/Hz |
| Précision de l'amplitude | < 0,4 dB |
| Bruit de phase | < - 105dB/ Hz |
| Générateur suiveur | Oui |
| Interfaces | USB hôte/périphérique, LAN |
| Écran | Écran tactile TFT LCD de 12,1 pouces (1200x800) |
| Dimensions de l'appareil | 378 x 284 x 126 mm |
| Poids | 7,4 kg |
Options
| Upgrade SSA5083A to SSA5085A (software) | SSA5000-F5 | |
| 40MHz analysis bandwidth (software) | SSA5000-B40 | |
| Real-time spectrum analysis (software) | SSA5000-RTA1 | |
| Advanced measurement kit (software) | SSA5000-AMK | |
| Analog modulation analysis (AM/FM/PM) (software) | SSA5000-AMA | |
| Digital modulation analysis (ASK/FSK/MSK/PSK/QAM) (software) | SSA5000-DMA | |
| 9kHz to 13.6GHz pre-amplifier (software) | SSA5000-P3 | |
| 9kHz to 26.5GHz pre-amplifier (software) | SSA5000-P5 | |
| IF output (software) | SSA5000-IFO | |
| Real-time data capture (software) | SSA5000-IFO | |
| Bluetooth signal measurement (software) | SSA5000-BT | |
| Pulse signal measurement (software) | SSA5000-PU | |
| Phase noise measurement (software) | SSA5000-PN | |
| Noise figure measurement (requires NSD28) (software) | SSA5000-NF | |
| EMI measurement (software) | SSA5000-EMI | |
| Noise source driver (hardware) | NSD28 | |
| High accuracy clock source (hardware) | 10M_OCXO_L |
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
Le Siglent SSA5083A comprend :
- Cordon d'alimentation
- Câble USB
- Certificat d'étalonnage
Avantages et inconvénients
- Relativement compact et léger
- Bande passante jusqu'à 13,6 GHz
- L'analyse en temps réel n'est pas incluse par défaut
Téléchargements
| SSA5000A Data Sheet |  (1.33 MB) | Télécharger |
| SSA5000A User Manual | (5.53 MB) | Télécharger |
