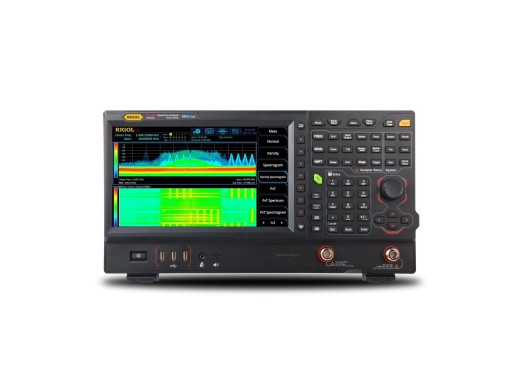

Analyseur de spectre Rigol RSA5032
Détails
Le Rigol RSA5032 est un analyseur de spectre en temps réel performant qui fait partie de la série Rigol RSA5000.
Il dispose d'une gamme de fréquences allant de 9 kHz à 3,2 GHz, ce qui est utile pour une grande variété d'applications telles que les technologies sans fil complexes, les technologies RF et les bus de données tels que SPI et I2C. L’analyseur analyse des signaux aussi faibles que 7,45 µs avec une bande passante de résolution de 1 Hz minimum.
Cet analyseur se distingue notamment par son écran multi-touch de 10,1 pouces permettant d'effectuer divers gestes tactiles, en plus de l'utilisation traditionnelle des boutons. Vous pouvez également brancher un moniteur HDMI externe ou même utiliser sa fonction pratique de contrôle web pour accéder à l'appareil et accoupler.
Aperçu des modèles
Les modèles de cette série se distinguent principalement par leur gamme de fréquences, leur VNA et leur capacité de générateur suiveur.| Modèle | Bande passante | VNA | Générateur suiveur | Prix |
| RSA5032 | 9 kHz à 3,2 GHz | Non | Non | |
| RSA5032-TG | 9 kHz à 3,2 GHz | Non | Oui | |
| RSA5032N | 9 kHz à 3,2 GHz | Oui | Oui | |
| RSA5065 | 9 kHz à 6,5 GHz | Non | Non | |
| RSA5065-TG | 9 kHz à 6,5 GHz | Non | Oui | |
| RSA5065N | 9 kHz à 6,5 GHz | Oui | Oui |
Spécifications
| Analyse en temps réel de la bande passante | 25 MHz |
| RBW | 1 Hz - 10 MHz |
| DANL | -136 dBm |
| Résolution de fréquence | 1 Hz |
| Vitesse de balayage | 1 ms (pleine portée) |
| Type de déclenchement | Masque de fréquence, niveau de puissance IF, externe |
| Bruit de phase | <-108 dBc/Hz |
| Interfaces | USB vers hôte externe, USB, LAN, GPIB |
| Écran | Tactile de 10,1 pouces (1 024x600) |
| Dimensions | 410 x 224 x 135 mm |
| Poids | 4,65 kg |
Options
| Horloge à haute stabilité (matériel) | OCXO-CO8 | |
| Analyse en temps réel Mise à niveau de la bande passante de 40 MHz (logiciel) | RSA5000-B40 | |
| Kit de mesure avancé (logiciel) | RSA5000-AMK | |
| Mesure IME (logiciel) | RSA5000-EMI | |
| Préamplificateur (logiciel) | RSA5000-PA | |
| Analyse vectorielle des signaux (logiciel) | RSA5000-VSA | |
| Test de pré-conformité IME (logiciel) | S1210 |
Accessoires
Le RSA5032 est livré avec :
- Câble d'alimentation
Avantages et inconvénients
- Balayage complet très rapide
Téléchargements
| Datasheet RSA5000 series |  (5.87 MB) | Télécharger |
| RSA5000 series user manual | (4.35 MB) | Télécharger |
