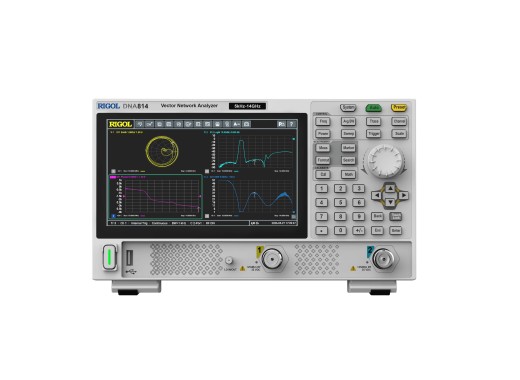

Analyseur de réseau vectoriel Rigol DNA814

Le Rigol DNA814 est un analyseur de réseau vectoriel compact à 2 ports de la série DNA800, offrant une bande passante allant de 5 kHz à 14 GHz. Il mesure les paramètres S, l'impédance, le rapport d'ondes stationnaires (VSWR - ROS), la phase et le retard de groupe, vous offrant ainsi les outils nécessaires pour tester des filtres, des amplificateurs, des câbles, des antennes et d'autres réseaux RF. Cette série est donc particulièrement adaptée au développement RF, aux mesures sur réseaux à deux ports, à la caractérisation des modules hyperfréquences, à la vérification en production et au débogage RF en général.

La série DNA800 s'adresse aux utilisateurs qui ont besoin d'un outil performant d'analyse de réseaux à haute fréquence à un prix plus abordable. Cet appareil offre une plage dynamique typique élevée de 125 dB, ce qui permet de détecter les variations de signal les plus infimes au niveau des filtres, des câbles et des modules RF. La bande passante de la fréquence intermédiaire (FI) est réglable de 1 Hz à 3 MHz, ce qui vous permet de trouver le juste équilibre entre la vitesse de mesure et les performances en matière de bruit. Le DNA814 est un analyseur de réseau vectoriel (VNA) dédié plutôt qu'un analyseur de spectre, mais il constitue une plateforme performante pour les mesures de réseau. Il est également équipé d'interfaces LAN, USB et HDMI, d'une commande SCPI et via le Web, d'un écran tactile HD de 7 pouces et d'une conception légère.

La série DNA800 propose également des options logicielles permettant de mettre à niveau les analyseurs de spectre, ainsi qu'une aide à l'étalonnage grâce à des kits d'étalonnage mécaniques et électroniques. N'hésitez pas à nous contacter pour obtenir des informations sur les kits d'étalonnage ou si vous avez d'autres questions.

Aperçu du modèle

Caractéristiques techniques

Options

Accessoires

Le DNA814 est fourni par défaut avec :

• Alimentation électrique USB-C
