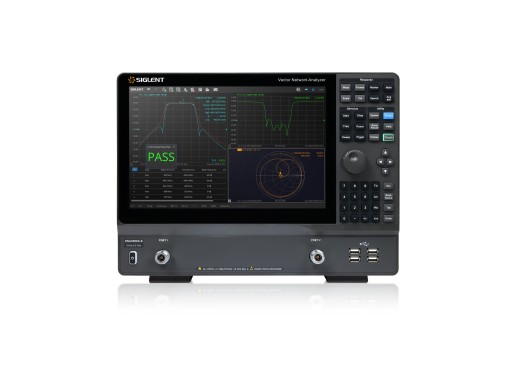

Analyseur de réseau vectoriel Siglent SNA5006X-E

L'analyseur de réseaux vectoriel Siglent SNA5006X-E fait partie de la série SNA5000X-E. Cet analyseur couvre une gamme de fréquences allant de 9 kHz à 6,5 GHz. Cet analyseur permet d'évaluer les performances, par exemple, d'équipements RF/hyperfréquences en calculant les coefficients de réflexion et de transmission. À cette fin, ces analyseurs prennent en charge les mesures de paramètres en domaine de diffusion, en domaine différentiel et en domaine temporel à deux ports. De plus, cet analyseur de réseau vectoriel permet également de déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.

De plus, cet analyseur offre des fonctions de conversion d'impédance, de déplacement du plan de mesure, de test de limites, de test d'ondulation, de simulation de montage et de réglage de l'insertion/du retrait d'adaptateurs. La série SNA5000X-E est dotée d'un grand écran tactile de 12,1 pouces sur lequel plusieurs fenêtres de mesure peuvent être affichées en même temps. Les données de mesure en mémoire peuvent être comparées aux données actuelles et les analyseurs disposent d'une fonction de rétention de données. De plus, les analyseurs sont équipés d'un port HDMI pour la sortie vidéo et peuvent être commandés à distance via une connexion USB ou un serveur web. Plusieurs options avancées ne sont pas disponibles sur la série SNA5000X-E. Pour une analyse plus complexe, optez pour la série SNA5000A.

Aperçu du modèle

Spécifications

Options

Licence Siglent SNA5000-SA	Permet d'effectuer des analyses de spectre de base, ainsi que des mesures de la bande passante hors crête (OCBW) et de la puissance/du bruit des voies.	Siglent SNA5000-SA license 1500 Incl. 20% TVA: 1 500,00 € HT : 1 250,00 € Info Ajouter au panier
Licence Siglent SNA5000-TDA	Permet au réflectomètre temporel de base (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ».	Siglent SNA5000-TDA license 1164 Incl. 20% TVA: 1 164,00 € HT : 970,00 € Info Ajouter au panier
Licence Siglent SNA5000-TDR	Permet au réflectomètre temporel amélioré (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ». En outre, le logiciel TDR simule la configuration d'un réflectomètre temporel traditionnel. Le temps de montée du signal de pas et la largeur du signal d'impulsion peuvent être réglés et il prend en charge les tests de transmission par diagramme de l'œil, ce qui le rend supérieur au logiciel SNA5000-TDA	Siglent SNA5000-TDR license 5484 Incl. 20% TVA: 5 484,00 € HT : 4 570,00 € Info Ajouter au panier

Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour plus d'informations sur les options disponibles, veuillez consulter le manuel d'utilisation au bas de cette page.

Accessoires

Le SNA5006X-E est fourni par défaut avec :

• Certificat d'étalonnage
• Câble d'alimentation
• Câble USB
• Couvercle de protection
• Souris sans fil

Téléchargements

Siglent SNA5000X-E datasheet	(2.17 MB)	Télécharger
Siglent SNA5000(X-E) series user manual	(14.06 MB)	Télécharger
