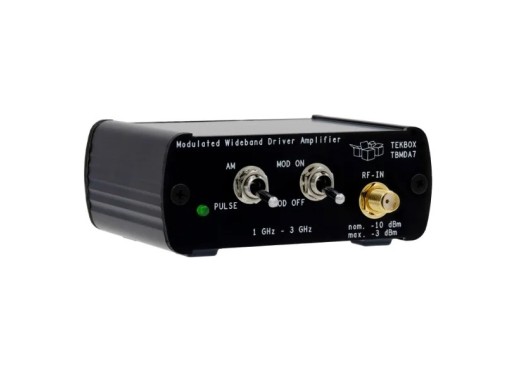

Amplificateur Tekbox TBMDA7
Détails
Le Tekbox TBMDA7 est un amplificateur de commande à large bande modulé conçu pour être piloté par la sortie du générateur suiveur des analyseurs de spectre. Cependant, il peut également être utilisé comme bloc de gain à usage général. De cette manière, vous pouvez créer une source de signal peu coûteuse (par exemple CW, AM, PM) pour tester l'immunité des composants électroniques. Son point de compression de 1 dB à +27 dBm peut augmenter la puissance de sortie d'un générateur suiveur jusqu'à 500 mW. Cet appareil est doté d'une fonction de modulation intégrée permettant de générer des signaux AM ou PM de 1 kHz. De plus, en mode PM, il est capable de générer un signal de 217 Hz à un rapport cyclique de 12,5 % afin de simuler le bruit TDMA des téléphones mobiles.
L'entrée et la sortie sont des connecteurs SMA standard, d'une valeur de 50 Ω. L'amplificateur est alimenté par un port Mini-USB-C situé à l'arrière de l'appareil. Il est recommandé d'utiliser un port USB 3.0 ou un chargeur de 1 A ou plus.
L'application PC Tekbox EMCview constitue un complément appréciable à cet appareil. Elle prend en charge les tests d'immunité grâce à une fonctionnalité de contrôle automatisé du générateur suiveur, ce qui simplifie considérablement les tests d'immunité, en particulier en cas de tests répétés lors de la validation des modifications/améliorations apportées au dispositif sous test. Le logiciel est compatible avec les analyseurs de spectre des séries Rigol, Siglent et R&S FPC/FPH.
Veuillez prendre soin de ne pas connecter directement la sortie de l'appareil à un analyseur de spectre. Veuillez vous référer aux valeurs nominales d'entrée maximales de votre analyseur de spectre et utiliser un atténuateur approprié.
Spécifications
| Bande passante | 1 GHz - 3 GHz |
| Puissance d'entrée maximale | -5 dBm en continu, 0 dBm à 25°C pendant 5 minutes |
| Point de compression de sortie de 1 dB (typ.) | +24 dBm (1 000 MHz) +26,3 dBm (1 500 MHz) +28 dBm (2 000 MHz) +29,3 dBm (2 500 MHz) +27,3 dBm (3 000 MHz) |
| Harmoniques | < -15 dBc (typ.) à 1,5 GHz |
| Fréquences de modulation internes | AM : 1 kHz ±10 % PM : 1 kHz ±10 %, 217 Hz ±20 % |
| Facteur de marche (PM) | 50 % ±10 % à 1 kHz 12,5 % ±20 % à 217 Hz |
| Gain |
33,9 dB à 1 000 MHz 35,2 dB à 1 250 MHz 36,4 dB à 1 500 MHz 37,7 dB à 1 750 MHz 38,7 dB à 2 000 MHz 39,5 dB à 2 250 MHz 39,6 dB à 2 500 MHz 39,3 dB à 2 750 MHz 37,9 dB à 3 000 MHz (télécharger le manuel pour les valeurs spécifiques) |
| Alimentation | USB-C (5 V, 800 mA) |
Accessoires
Le TBMDA7 est livré par défaut avec :
- x2 Câbles SMA-mâle vers N-mâle (75 cm)
- x1 Atténuateur 20 dB avec connecteur N
- Câble USB
Avantages et inconvénients
- Convient pour une cellule TEM
- Une source d'alimentation USB adéquate est nécessaire
Téléchargements
| TBMDA7 manual |  (670.2 KB) | Télécharger |
