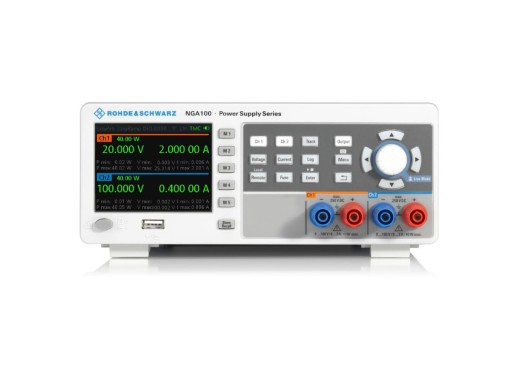

Alimentation électrique Rohde & Schwarz NGA142Comb
Détails
La Rohde & Schwarz NGA142Comb fait partie de la série d'alimentations électriques NGA100. Elle se compose d'une alimentation électrique NGA142 et d'une option d'E/S numériques NGA-K103. Les sorties linéaires permettent à l'alimentation électrique de fonctionner avec un minimum d'ondulation résiduelle et de bruit. Les voies ont des circuits complètement séparés et ne sont pas connectés à la masse du châssis. Cela facilite la combinaison des voies pour les connexions bipolaires. De plus, les deux voies sont électriquement équivalentes avec la même tension, le même courant et la même puissance. Par conséquent, les deux voies agissent comme des alimentations électriques séparées et peuvent être utilisées individuellement ou simultanément.
Une caractéristique spéciale de cette alimentation électrique est l'option de fusion des voies. Elle permet aux deux voies de sortie de fonctionner en série (connectés en interne) ou en parallèle (connectés en externe) pour doubler les options de tension ou de courant. Il est important de noter que l'alimentation électrique a une excellente précision de lecture avec une gamme de faible courant pour les mesures exigeantes. Elle dispose d'une large plage de courant, puisqu'elle peut atteindre 12 A en mode parallèle. Enfin, l'alimentation électrique offre des fonctionnalités telles que l'enregistrement des données, les formes d'onde arbitraires, les statistiques intégrées et la télédétection.
Aperçu du modèle
| Modèle | NGA101 | NGA102 | NGA141 | NGA142 |
|---|---|---|---|---|
| Puissance totale | 40 W | 80 W | 40 W | 80 W |
| Sorties | 1 | 2 | 1 | 2 |
| Plage de tension par voie | 0 - 35 V | 0 - 35 V | 0 - 100 V | 0 - 100 V |
| Plage de courant par voie | 0 - 6 A | 0 - 6 A | 0 - 2 A | 0 - 2 A |
| Option de fusion des voies | Non
| Oui
| Non
| Oui
|
| Prix |
Spécifications
| Commutateur de sortie | Chaque voie |
| Résolution | 1 mV/100 µA (1 µA < 200 mA) |
| Ondulation | < 0,5 mV/500 µA |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | USB, LAN |
| Écran | 3,5" QVGA |
| Dimensions | 222 x 97 x 448 mm |
| Poids | 7 kg |
Accessoires
La série NGA100 est livrée par défaut avec :
- Jeu de câbles d'alimentation
- Blocs de bornes
Avantages et inconvénients
- Montage en rack
- Idéal pour les tests automatisés
- Option de fusion des voies
