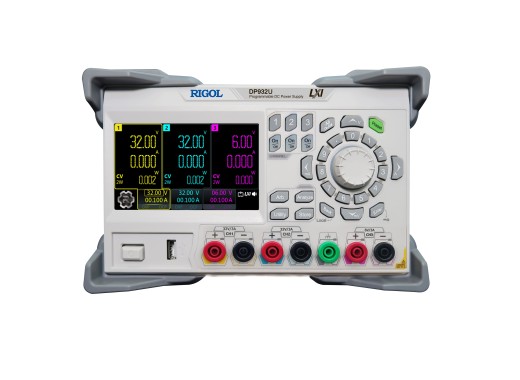

Alimentation électrique Rigol DP932U
Détails
Le DP932U fait partie de la série Rigol DP900 et est une alimentation électrique est une alimentation programmable à trois canaux d'une puissance totale maximale de 210 W, ainsi que des connecteurs de sécurité pour chaque canal. Les deux premiers canaux peuvent fournir chacun une tension de 0 à 32 V et un courant de 0 à 3 A. Pour le troisième canal, cette plage est de 0 à 6 V et de 0 à 3 A respectivement. Chaque canal peut être activé ou désactivé individuellement et dispose d'une fonction permettant de générer des formes d'ondes ARB. Les options d'interface standard sont l'USB (hôte et périphérique) et le LAN. Ces options permettent également de programmer l'alimentation. L'enregistrement des données et d'autres méthodes d'analyse sont également disponibles sur l'écran tactile LCD de 4,3 pouces.
Cette alimentation peut également être complétée par un module d'interface E/S numérique, la génération de formes d'ondes ARB avec un temps d'arrêt de 100 secondes au lieu de 1000 secondes et une option de résolution haute tension/courant de 1 mA et 1 mV. Pour ces options, vous pouvez nous contacter, prix sur demande.
Modèle
| Modèle | DP932E | DP932U | DP932A | DP2031 |
|---|---|---|---|---|
| Puissance | 198 W | 210 W | 210 W | 222 W |
| Bornes de sortie arrière | Non | Non | Non | Oui, pour le canal 1/2 |
| Plage de tension / plage de courant | CH1 / CH2 : 0 - 30 V / 0 - 3 A CH3 : 6 V / 3 A |
CH1 / CH2 : 0 - 32 V / 0 - 3 A CH3 : 6 V / 3 A |
CH1 / CH2 : 0 - 32 V / 0 - 3 A CH3 : 6 V / 3 A |
CH1 / CH2 : 0 - 32 V / 0 - 3 A CH3 : 6 V / 5 A |
| Résolution | CH1 / CH2 : 10 mV / 10 mA | CH1 / CH2 : 10 mV / 10 mA | CH1 / CH2 : 1 mV / 1 mA | CH1 / CH2 : 1 mV / 1 μA |
| Génération de l'onde de choc ARB | Non | Oui avec un temps d'arrêt minimum de 1000 msec | Oui avec un temps d'arrêt minimal de 100 msec | Oui avec un temps d'arrêt minimum de 1 msec |
| Interfaces | USB hôte/périphérique, LAN | USB hôte/périphérique, LAN | USB hôte/périphérique, LAN, IO numérique | Hôte/dispositif USB, RS232, LAN, E/S numérique |
| Prix |
Spécifications de l'appareil
| Sorties | 3 |
| Commutateur de sortie | Chaque canal |
| Ondulation | 350 μV / 2 mA |
| Méthodes d'analyse | Tracé en temps réel, tendance, analyse des impulsions de courant et enregistrement des données. |
| Protection | OCP, OVP, OTP |
| Écran | Écran tactile LCD de 4,3 pouces |
| Dimensions de l'appareil | 239 x 157 x 419 mm |
| Poids | 9,15 kg |
Accessoires
L'alimentation Rigol DP932U est livrée avec les accessoires suivants :
- Cordon d'alimentation
- Un fusible
- Câble USB
- Deux paires de câbles de connexion 10 A
Avantages et inconvénients
- Programmable
