Alimentation électrique Owon OWH67030-150L
Détails

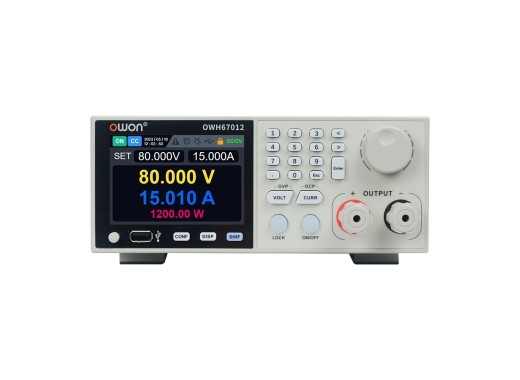

Remarque : Les images sont celles du OWH67012, mais les appareils sont comparables.
L'alimentation électrique OWH67030-150L d’Owon fait partie de la série d'alimentations électriques OWH67 qui fait suite à la série OWON OWP. L'appareil a une plage de tension allant jusqu'à 150V, une plage de courant allant jusqu'à 30 A, et une puissance totale allant jusqu'à 3 000 W.
Cette alimentation électrique est équipée d'un réseau local pour la programmation et de divers dispositifs de sécurité tels que OCP, OVP, OPP, SCP, UVLO et UCLO. En outre, elle contient un circuit de décharge intégré sous la forme d'une résistance qui dissipe la charge résiduelle des condensateurs lorsque l'alimentation électrique est coupée ou que la charge est déconnectée.
Cette série est dotée d'une fonction de sortie de forme d'onde LIST programmable qui prend en charge jusqu'à 100 étapes de séquence, capables de mesurer des périodes allant de 1 ms à 28 heures, avec la possibilité de personnaliser chaque étape séquentielle. L'alimentation électrique peut être connectée en parallèle avec jusqu'à dix unités, atteignant un courant maximum de 300 A. Il est également possible de connecter deux unités en série, ce qui permet d'augmenter la tension jusqu'à un maximum de 300 V. Enfin, les alimentations électriques de la série OWH67 sont dotées d'un écran TFT LCD de 3,9 pouces aux couleurs vives.
Si vous êtes intéressé par des unités multiples connectées en série ou en parallèle, veuillez nous contacter pour discuter des configurations possibles.
Aperçu des modèles
| Modèle | Puissance totale | Plage de tension | Plage de courant | Ondulation | Prix |
| OWH67012-80L | 1 200 W | 0 - 80 V | 0 - 30 A | 100 mV / 50 mA | |
| OWH67012-150L | 1 200 W | 0 - 150 V | 0 - 20 A | 100 mV / 50 mA | |
| OWH67012-300L | 1 200 W | 0 - 300 V | 0 - 10 A | 250 mV / 50 mA | |
| OWH67030-150L | 3 000 W | 0 - 150 V | 0 - 30 A | 100 mV / 50 mA | |
| OWH67030-300L | 3 000 W | 0 - 300 V | 0 - 15 A | 250 mV / 50 mA | |
| OWH67030-600L | 3 000 W | 0 - 600 V | 0 - 10 A | 500 mV / 50 mA | |
| OWH67060-300L | 6 000 W | 0 - 300 V | 0 - 30 A | 250 mV / 50 mA | |
| OWH67060-600L | 6 000 W | 0 - 600 V | 0 - 20 A | 500 mV / 50 mA | |
| OWH67060-1200L | 6 000 W | 0 - 1 200 V | 0 - 10 A | 1 000 mV / 50 mA |
Caractéristiques techniques
| Sorties | 1 |
| Interrupteur de sortie | Oui |
| Résolution | 10 mV / 1 mA |
| Protection | OVP, OCP, OPP, SCP, UVLO, UCLO |
| Interfaces | RS485, USB, CAN, LAN, DB25 |
| Écran | Écran LCD TFT de 3,9 pouces |
| Dimensions | 216,6 x 88 x 453 mm |
| Poids | 6,8 kg |
Accessoires
L’OWH67030-150L est livrée avec :
- Cordon d'alimentation
- Câble USB
- Poignée
Avantages et inconvénients
- LAN pour la programmation
- Possibilité de connexion en parallèle et en série
Téléchargements
| Owon OWH67 series data sheet |  (3.13 MB) | Télécharger |
| Owon OWH67 series user manual | (2.24 MB) | Télécharger |
