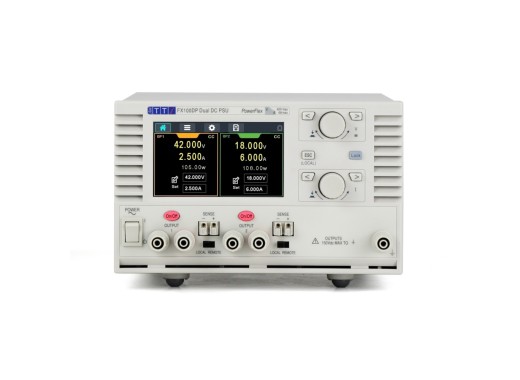

Alimentation électrique Aim-TTi FX100DP
Détails
L'alimentation électrique Aim-TTi FX100DP est une alimentation CC à deux voies avec une puissance totale de 210 W (105 W par voie), une tension maximale jusqu'à 42 V et un courant maximal jusqu'à 6 A par sortie. Ce modèle d'Aim est une alimentation électrique de haute qualité, offrant un faible bruit de sortie et une faible ondulation, une haute résolution de réglage de 1 mV et 1 mA, et une protection variable OVP et OCP sur les deux sorties, le tout dans un design rigide.
La FX100DP dispose de 25 mémoires de réglage, d'un suivi de la tension et d'un calcul de la moyenne du compteur de courant sélectionnables, et d'une détection à distance commutable sur les deux sorties. L'appareil contient un écran LCD pour le réglage et la mesure de la sortie. L’alimentation électrique dispose également d'un écran tactile et de commandes de rotor pour contrôler tous les paramètres à l'écran, ainsi que de commandes marche/arrêt individuelles ou combinées pour réguler la sortie. Le panneau avant est doté d'une fonction de verrouillage qui empêche tout réglage accidentel lorsqu'il est verrouillé. En outre, cette unité est équipée d'un boîtier 3U en demi-rack pour une utilisation sur banc, possède une interface USB qui prend en charge les commandes SCPI et fonctionne avec le logiciel de contrôle Test Bridge téléchargeable gratuitement.
Aperçu du modèle
La série Aim-TTi FX dispose également d'une alimentation électrique à trois voies. Les différences entre les modèles sont comparées ici.
| Modèle | FX100DP | FX100TP |
|---|---|---|
| Nombre de sorties | 2 | 3 |
| Plage de tension | Sortie 1 et 2 : de 0 à 42 V | Sortie 1 et 2 : de 0 à 42 V, Sortie 3 : de 0 à 6 V |
| Plage de courant | 1 mA à 6 A | 1 mA à 6 A |
| Puissance par sortie | Sortie 1 et 2 : 105 W | Sorties 1 et 2 : 105 W, sortie 3 : 36 W |
| Puissance totale | Jusqu'à 210 W | Jusqu'à 246 W |
Spécifications
| Commutateur de sortie | Chaque voie | |
| Type de courant | CC | |
| Résolution | 1 mV / 1 mA | |
| Nombre de mémoires de réglage | 25 | |
| Protection | OVP, OCP | |
| Interfaces | USB 2.0, commandes SCPI prises en charge | |
| Type d'écran | LCD, couleur, tactile | |
| Taille de l'écran | 4,3 pouces | |
| Dimensions | 214 x 140 x 300 mm | |
| Poids | 4 kg |
Accessoires
L'Aim-TTi FX100DP est livrée avec :
- Câble d'alimentation
Avantages et inconvénients
- Facteur de forme compact
- Commutateur de sortie individuel ou couplé
- Écran tactile
- Seulement 2 voies
Téléchargements
| Aim-TTi FX series datasheet |  (3.75 MB) | Télécharger |
| Aim-TTi FX series user manual | (2.58 MB) | Télécharger |
