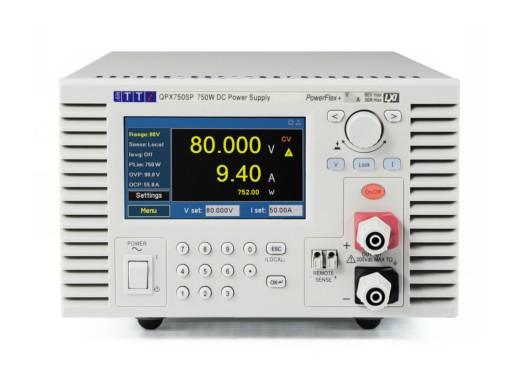

La QPX750SP est une alimentation à sortie unique qui utilise la technologie PowerFlex+ pour fournir une gamme étendue de tension ou de courant dans une enveloppe de puissance de 750W. Elle convient aussi bien aux applications sur banc qu'aux applications système, avec un contrôle facile à partir des commandes de l'écran tactile du panneau avant ou des interfaces d'automatisation. Il est équipé de bornes avant et arrière et peut être monté en rack dans un kit de montage en rack 4U en option. Les interfaces USB et LAN conformes à LXI sont standard et une interface GPIB est disponible en option.
Avec un réglage contrôlé par un DAC 16 bits de qualité instrumentation, le QPX750SP offre une grande précision et stabilité. Le contrôle local s'effectue à l'aide de l'écran tactile couleur et du clavier numérique ou de la molette, et la résolution de réglage est de 1mV jusqu'à 50V et de 2mV jusqu'à 80 volts. Un mode SELV peut être utilisé pour limiter les tensions supérieures à 50V à l'aide d'un mot de passe.
Un système de convertisseur multiphasé équilibré minimise l'ondulation et améliore les performances dynamiques. Cela permet d'obtenir un bruit exceptionnellement faible pour le niveau de puissance, associé à une bonne réponse transitoire.
Le QPX750SP convient aussi bien aux applications sur banc qu'au montage en rack. Le boîtier est doté de pieds inclinables intégrés pour une utilisation sur banc et des bornes de sortie et de détection sont fournies sur les panneaux avant et arrière. Le châssis a une demi-largeur de 3U. Un kit de montage en rack 4U avec ½U de ventilation au-dessus et en dessous est disponible en option (RM460). Il peut contenir une ou deux unités QPX750SP - un panneau d'obturation de ½ largeur est fourni.
Le QPX750SP est livré en standard avec une interface USB et une interface LAN conforme à la classe C de LXI. Une interface GPIB est disponible en option.
Les produits de la série QPX se distinguent principalement par leur puissance totale, leur plage de tension, leurs interfaces et leur type d'affichage.
Modèle | Aim-TTi QPX750SP | Aim-TTi QPX1200S |
---|---|---|
Puissance totale | 750 W | 1200 W |
Plage de tension | 0 - 80 V | 0 - 60 V |
Interfaces | Analogique, USB, LAN/LXI, GPIB (en option) | Analogique |
Écran | 4.3" TFT 480x272 couleur LCD | LCD monochrome à matrice à points |
Prix |
Sorties | 1 |
Interrupteur de sortie | Seulement ON ou OFF |
Plage de courant | 0 - 50 A |
Résolution | 1 mV / 10 mA |
Ondulation | <3 mV |
Protection | OVP, OCP, OTP |
Dimensions de l'appareil | 215 x 130 x 460 mm |
Poids | 6,4 kg |
Aim-TTi QPX series datasheet |
(4.65 MB) | Download |
Aim TTi QPX750SP manual |
(3.09 MB) | Download |
