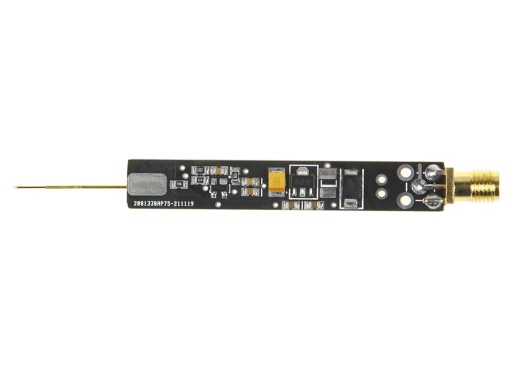

Sonde RF active avec câble RF
Détails
Les mesures de circuits RF avec une sonde ordinaire ne sont pas idéales car ces sondes peuvent influencer le comportement du circuit. Ce problème ne se produit pas avec cette sonde car elle a une impédance élevée et une faible capacité. La sonde dispose d'une large bande passante de 0,1-1500 MHz, ce qui la rend adaptée à un large éventail de mesures.

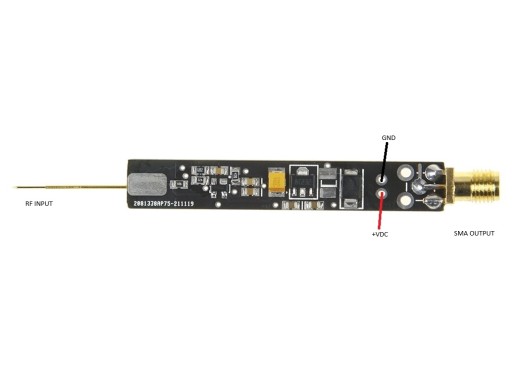

La sonde peut être utilisée en la connectant, avec le câble SMA-SMA inclus, à un oscilloscope et en l'alimentant avec une alimentation externe. Il est également important que la connexion "terre" de la sonde soit proche du point du circuit à mesurer. est connecté.
Spécifications
| Bande passante | 0.1 - 1500 MHz |
| Impédance d'entrée | 10 Mohm |
| Capacité d'accès | 0.1 pF |
| Entrée de la gamme de puissance | 5 - 24 VDC |
Accessoires
Cette sonde active est fournie avec :- Câble SMA-SMA de 30 cm
Les informations figurant sur cette page sont temporaires et seront mises à jour.
